MAAD ZG-2500 /1,2 Hloubka ohybu ohýbačky MAAD ZG-2500 /1,2 mm

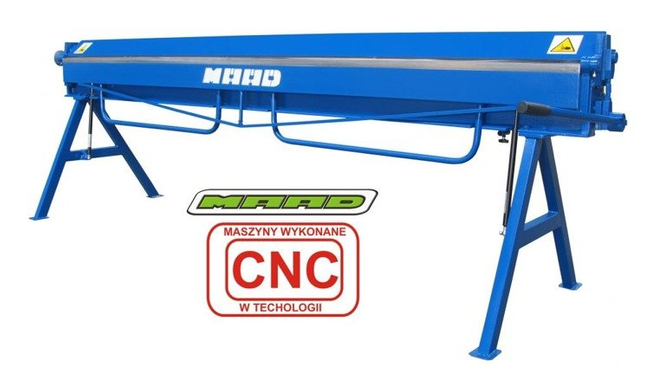

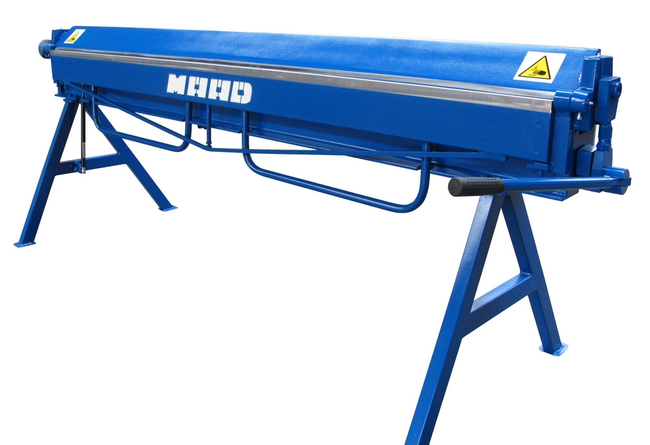

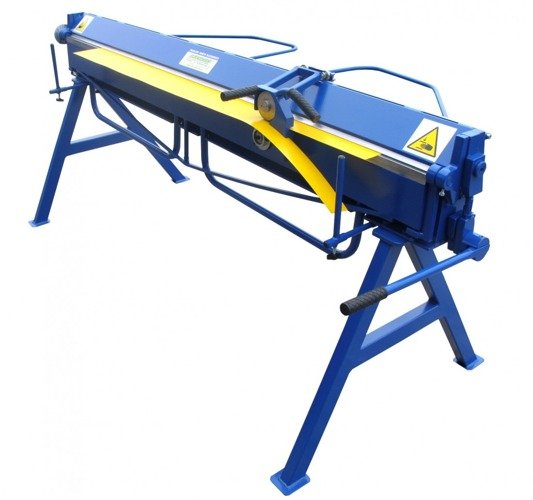

MAAD ohýbačka a řezací stroj na plech ZG-2500 /1,2 mm

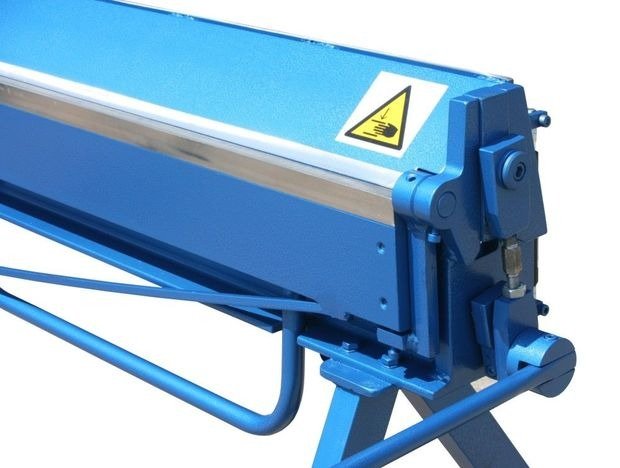

Ohýbačka ZG-2500/1.2, vybavená dvěma válci zvedajícími upínací tyč a jedním válcem zvedajícím ohýbací tyč, se vyrábí především pro klempířské a ventilační firmy pracující s plechy o délce až 2500 mm a tloušťce 1,2 mm. Takto dobrý výkon ohýbačky je umožněn použitím silných a robustních (35 mm silných) ohýbaček!) bočních mechanismů a výrazně zvětšené průřezy pracovních nosníků. Boční mechanismy mají navíc mosazná pouzdra s přímým mazáním v každém rotujícím prvku, což zvyšuje životnost jednotky.

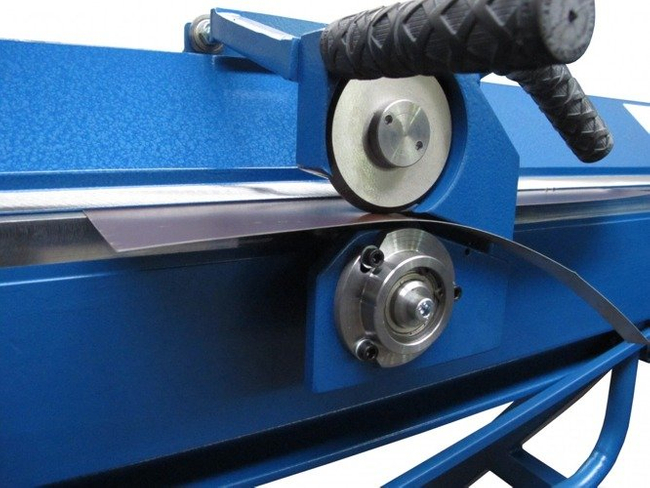

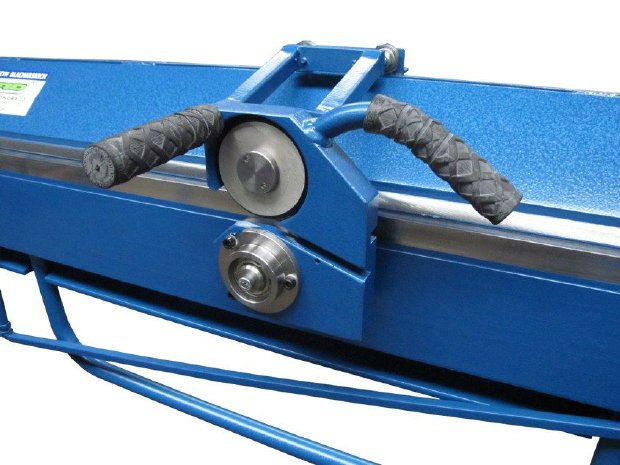

Úzký ohybový nosník (pouze 25 mm) a kompaktní průřez přítlačného nosníku umožňují provádět velké množství oplechování střech na jednom stabilním stroji. Díky vysokému zdvihu přítlačného paprsku (80 mm)!), ohýbačka je vhodná pro výrobu větracích kanálů. Možnost práce s kruhovým nožem zvyšuje jeho funkčnost.

Technické parametry/vybavení:

• - pracovní šířka - 2600 mm
• - max. tloušťka ohýbaného plechu - 1,2 mm (pro Rm<400MPa)
• - šířka ohýbaného nosníku - 25 mm
• - maximální úhel ohybu - 135 stupňů
• - hmotnost stroje - 450 kg
• - odnímatelné nohy - usnadňují přepravu a nakládání

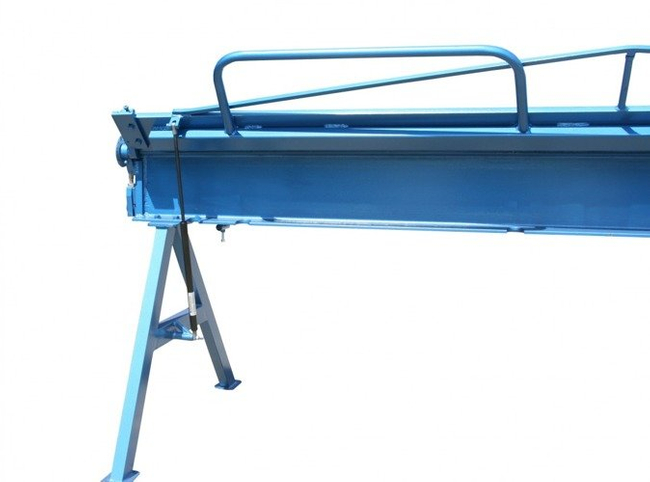

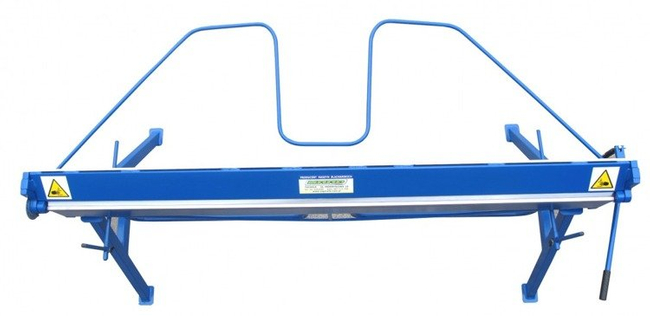

• - stojan namontovaný na zadní straně stroje, který podpírá desku
• - měřidla pro řezání plechů
• - úhloměr jako standardní vybavení
• - plynová láhev pro pomoc při zvedání ohýbaného nosníku
• - dvě plynové lahve pro pomoc při zvedání tlakového nosníku

Rozměry stroje:

• výška - 1 065 mm
• šířka - 2 870 mm
• hloubka - 930 mm

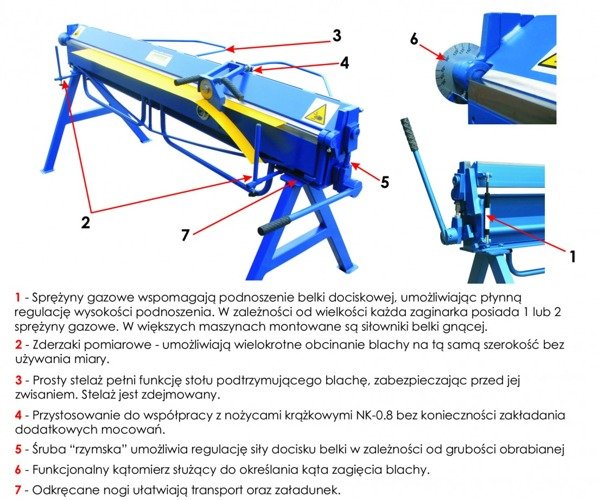

Hlavními pracovními prvky ohýbačky jsou pevné, upínací a ohýbací nosníky.

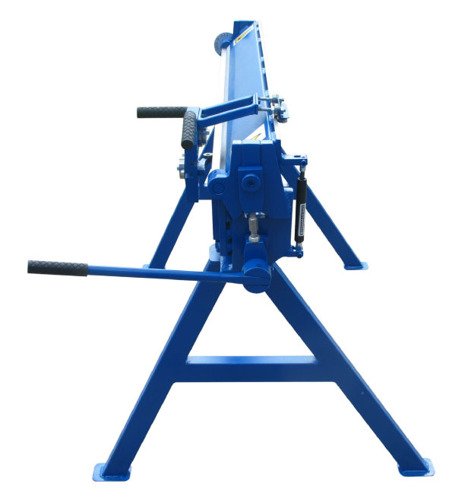

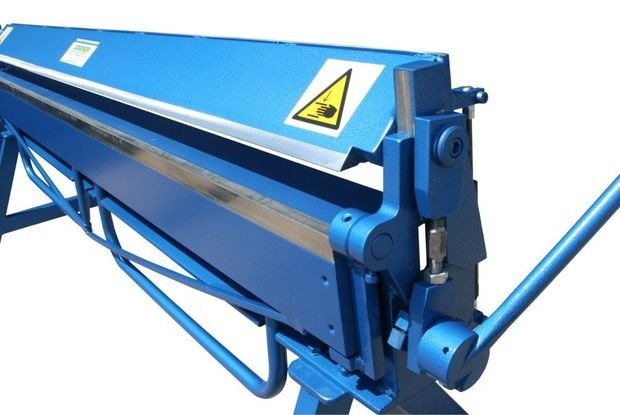

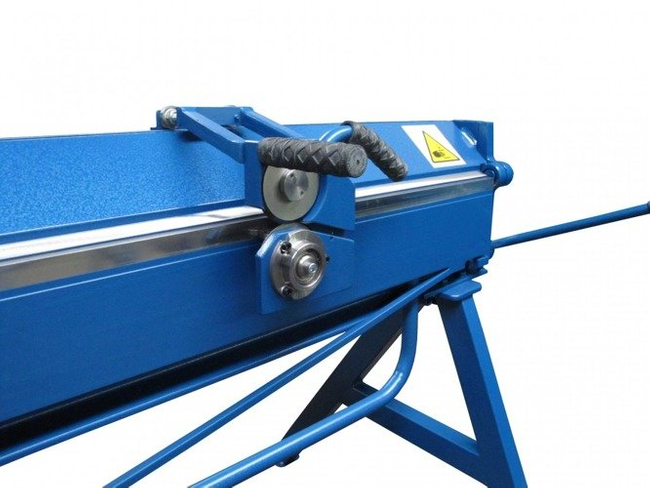

Přítlačný nosník je pohyblivý nosník, který slouží k fixaci plechu v požadované poloze. Zvedá a spouští se pomocí páky. Dvě plynové lahve pomáhají zvedat tlakový nosník. Přítlačný nosník je konstruován tak, aby jeho horní část tvořila vedení pro válečkové nůžky.

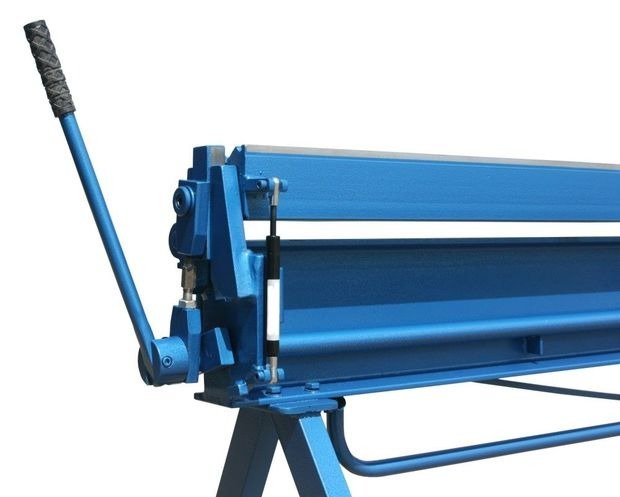

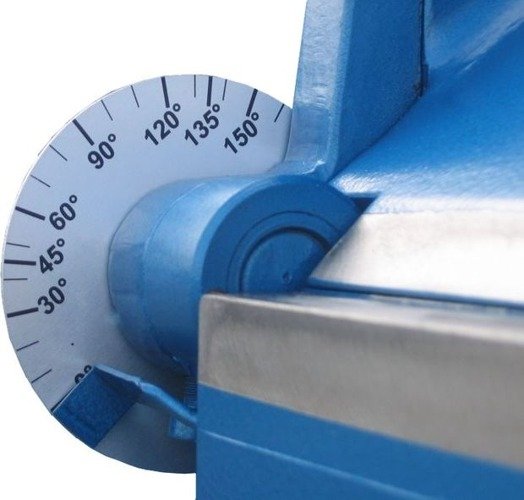

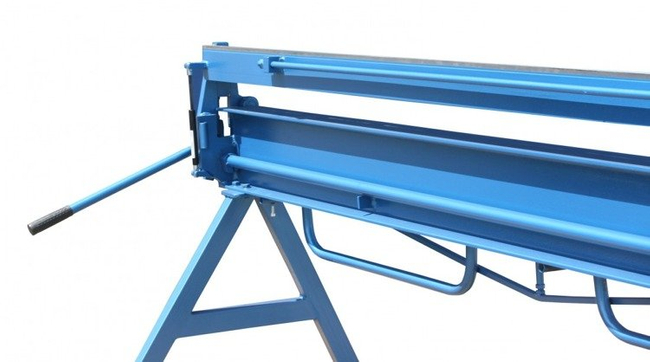

Ohýbání se provádí otáčením ohýbacího nosníku o určitou úhlovou hodnotu pomocí rukojeti. Plynová láhev pomáhá při zvedání ohýbaného nosníku. Úhloměr na levé straně ohýbačky při pohledu zepředu ukazuje aktuální úhel ohybu plechu.

Ohybový nosník je nastavitelný vzhledem k pevnému nosníku. Tento parametr ovlivňuje poloměr ohybu desky a jeho velikost závisí také na tloušťce ohýbané desky.

Pracovní nosníky jsou vybaveny napínáky pro nastavení rovnosti pracovních hran.

Komponenty ohýbačky jsou vyrobeny na přesných CNC obráběcích strojích.

Ohýbačka je opatřena dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
