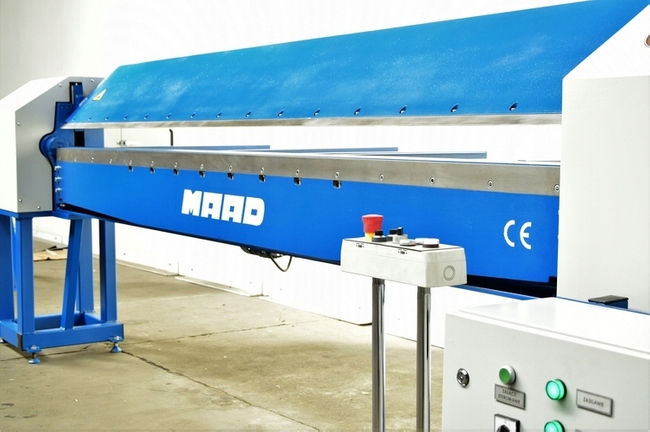

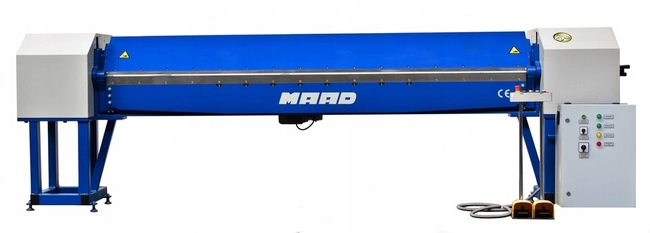

MAAD ZGM-3000/1.25 OHÝBAČKA PLECHU MECHANICKÁ ELEKTRICKÁ MAAD ZGM-3000/1.25
- MAAD ZGM-3000/1.25 OHÝBAČKA PLECHU MECHANICKÁ ELEKTRICKÁ MAAD ZGM-3000/1.25
Technické parametry:
- pracovní šířka - 3100 mm
- max. tloušťka přeloženého plechu - 1,25 mm ( pro Rm<400 MPa)
- šířka ohýbaného nosníku - 20 mm
- maximální úhel ohybu - 135 stupňů
- světlá výška nosníku - 80 mm
- hmotnost stroje - 2050 kg
- elektrický systém 400 V

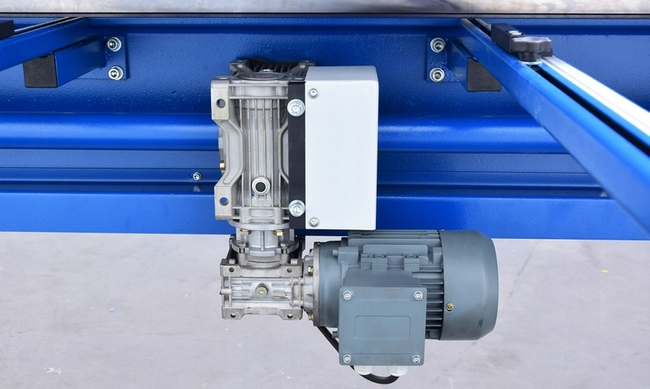

- motory na ohýbacím nosníku - 2 x 2,2 kW
- motor lisovacího paprsku 0,55 kW
- nastavení úhlu ohybu od 0 do 135 stupňů
Rozměry stroje:
- výška - 1 320 mm
- šířka - 4 550 mm
- hloubka - 1 150 mm

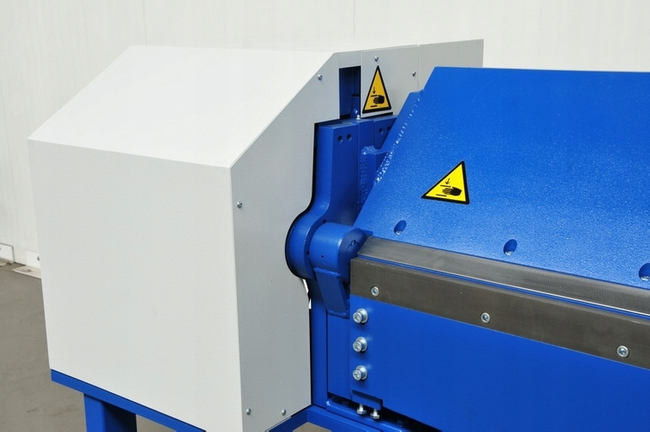

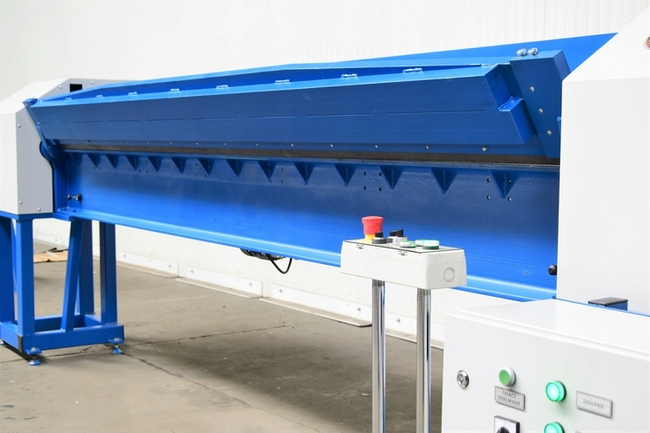

Hlavními pracovními prvky ohýbačky jsou pevné, upínací a ohýbací nosníky.

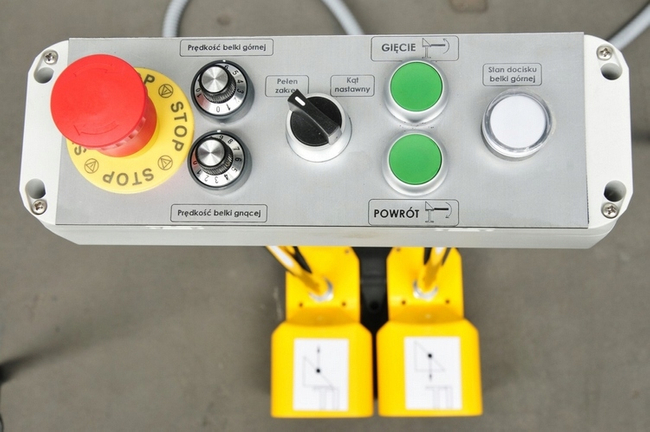

Přítlačný nosník je pohyblivý nosník, který slouží k fixaci plechu v požadované poloze. Je vybaven vyměnitelným pracovním segmentem, který je k tělu nosníku připevněn šrouby. Má také nastavení síly tlaku/výšky. Zvedá a spouští se pomocí nožních pedálů a rychlost paprsku je plynule nastavitelná pomocí potenciometru na ovládacím panelu.

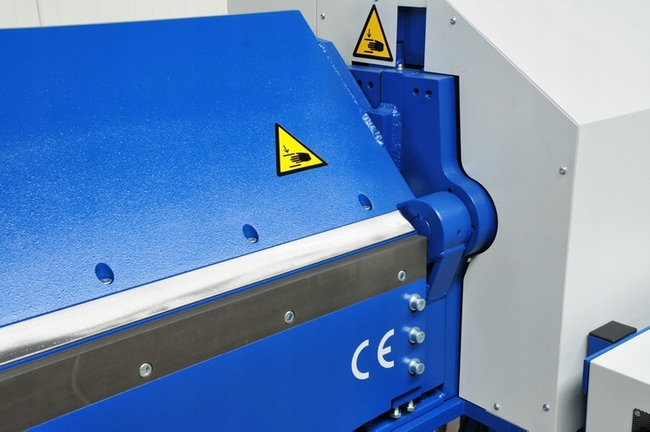

Ohýbací nosník je stejně jako tlakový nosník vybaven vyměnitelným pracovním segmentem, který je k tělesu nosníku připevněn šrouby. Otáčivý pohyb ohýbacího nosníku se ovládá tlačítky na ovládacím panelu a jeho rychlost je plynule nastavitelná nezávislým potenciometrem na ovládacím panelu. V režimu AUTO se ohýbací lišta stiskem tlačítka na ovládacím panelu přesune přes celý ohýbací cyklus do výchozí polohy.

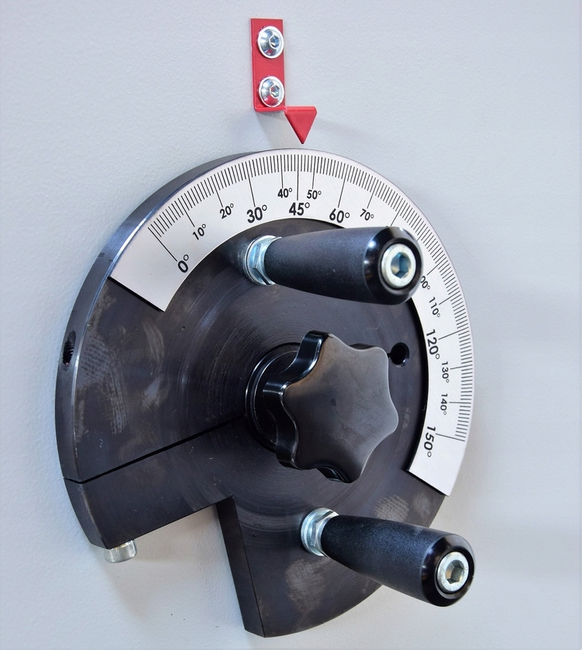

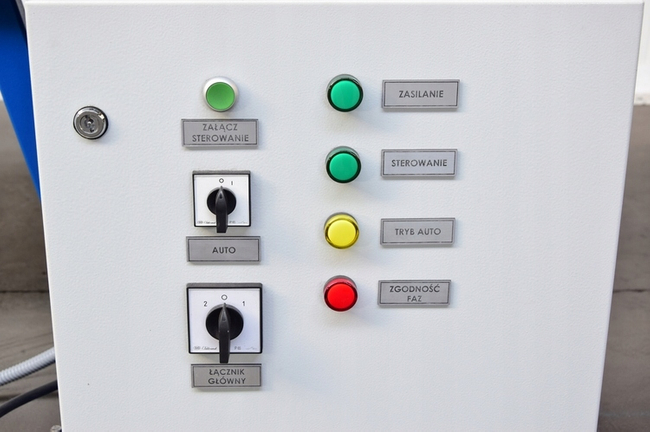

Aretační knoflík umožňuje plynulé nastavení úhlu ohybu ohýbaného plechu od 0 do 135 stupňů. Volba rozsahu pohybu ohýbacího nosníku (pohyb do nastaveného úhlu ohybu nebo pohyb v celém pracovním rozsahu ohýbacího nosníku) se provádí pomocí přepínače umístěného na ovládacím panelu ohýbačky.

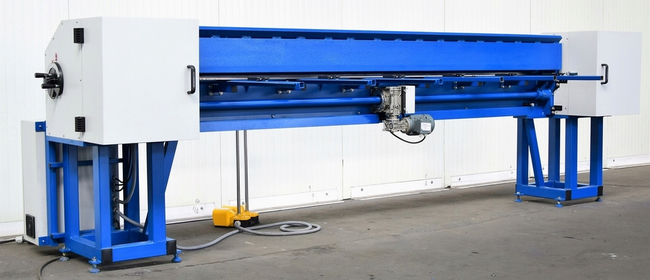

Elektromechanický pohon ovládaný nožními pedály umožňuje obsluze používat obě ruce - pohyb přítlačné lišty pomocí nožních pedálů umožňuje obsluze přesné umístění plechu oběma rukama v pracovním prostoru ohýbačky.

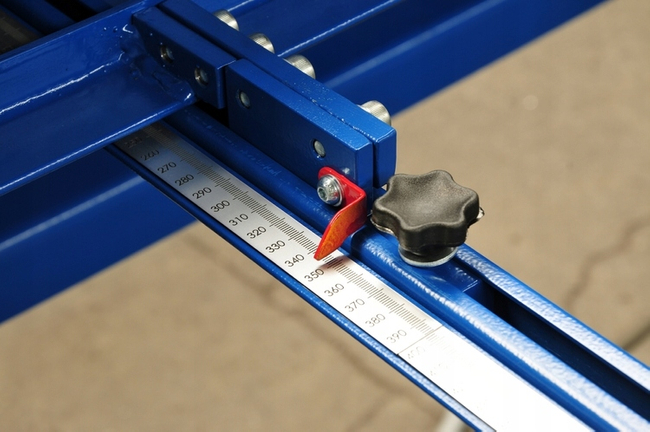

Stroj je standardně vybaven nárazníky s milimetrovými stupnicemi pro nastavení polohy obrobku, které zároveň slouží jako stůl.
Elektrický systém ohýbačky je navržen pro třífázové střídavé napájení 400 V / 50 Hz v pětivodičovém systému TN-S nebo TN-C-S.
Z důvodu bezpečnosti provozu jsou všechny ovládací prvky pracovních nosníků a ovládací prvky namontované v ohýbací jednotce napájeny napětím 24 V.
Komponenty ohýbačky jsou vyrobeny na přesných CNC obráběcích strojích.
Ohýbačka je opatřena dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
Stroj je standardně vybaven nárazníky s milimetrovými stupnicemi pro nastavení polohy obrobku, které zároveň slouží jako stůl.
Elektrický systém ohýbačky je navržen pro třífázové střídavé napájení 400 V / 50 Hz v pětivodičovém systému TN-S nebo TN-C-S.
Z důvodu bezpečnosti provozu jsou všechny ovládací prvky pracovních nosníků a ovládací prvky namontované v ohýbací jednotce napájeny napětím 24 V.
Komponenty ohýbačky jsou vyrobeny na přesných CNC obráběcích strojích.
Ohýbačka je opatřena dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
