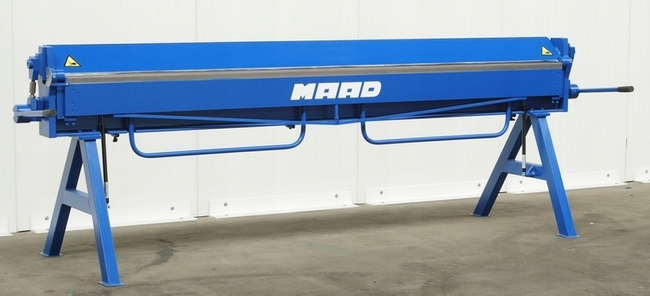

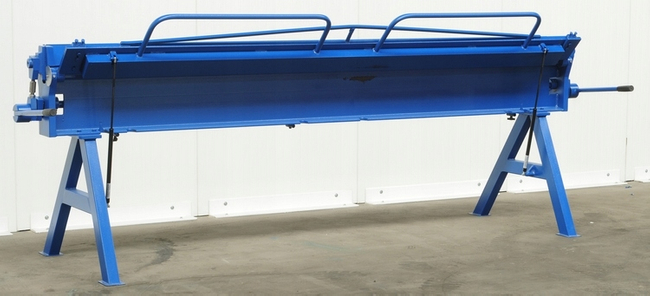

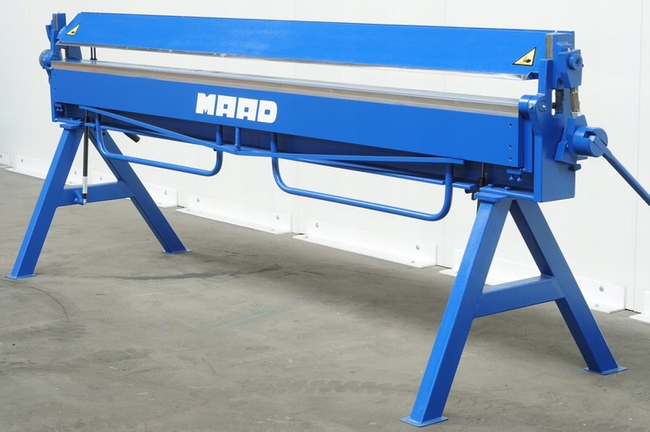

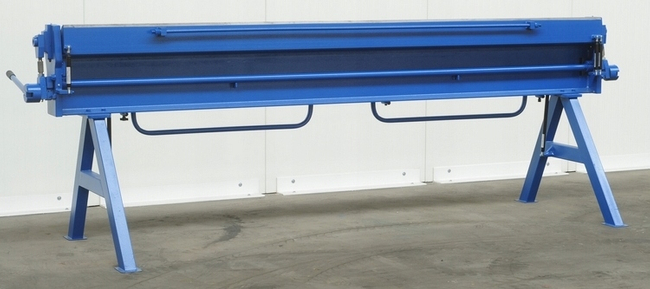

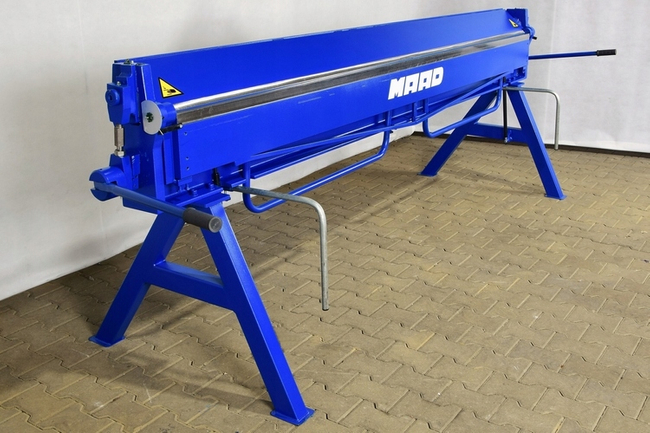

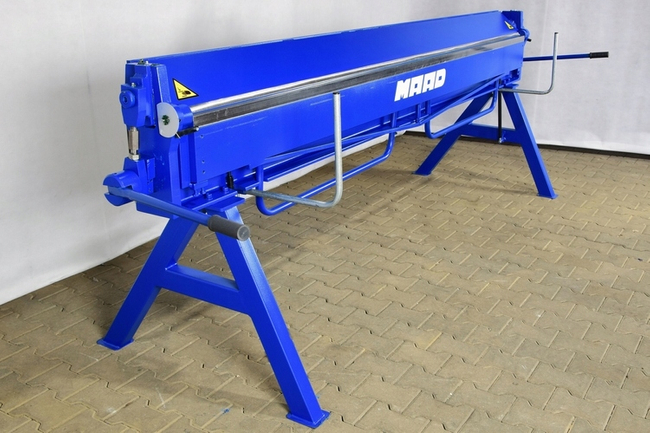

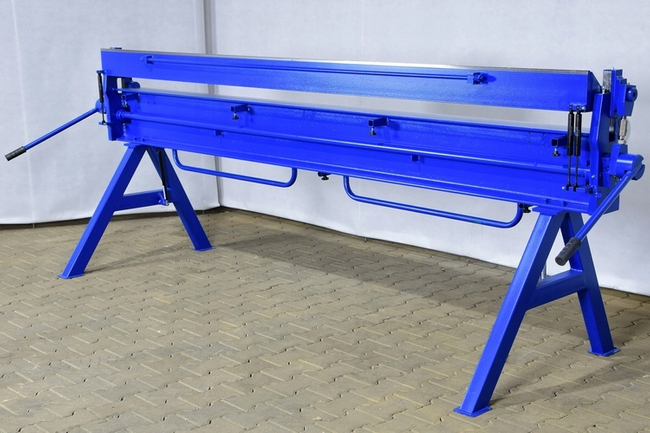

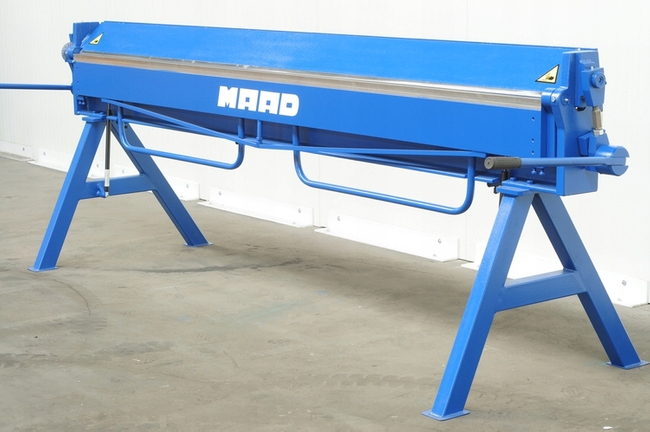

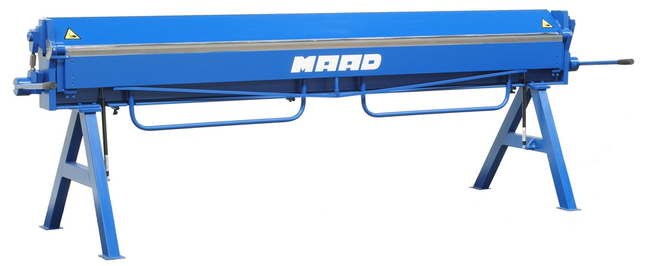

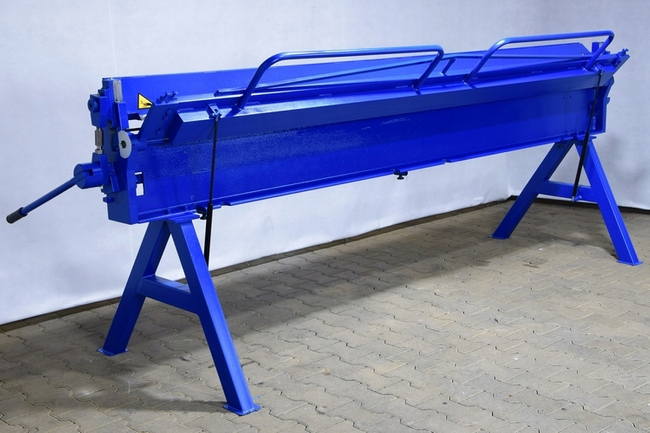

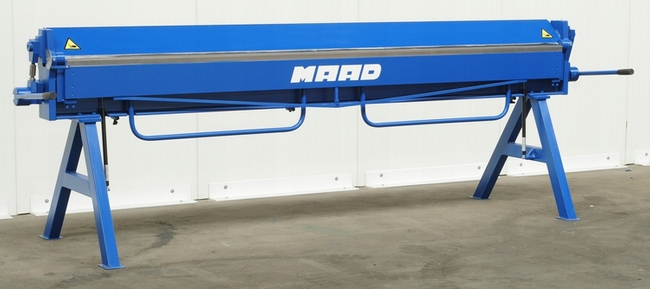

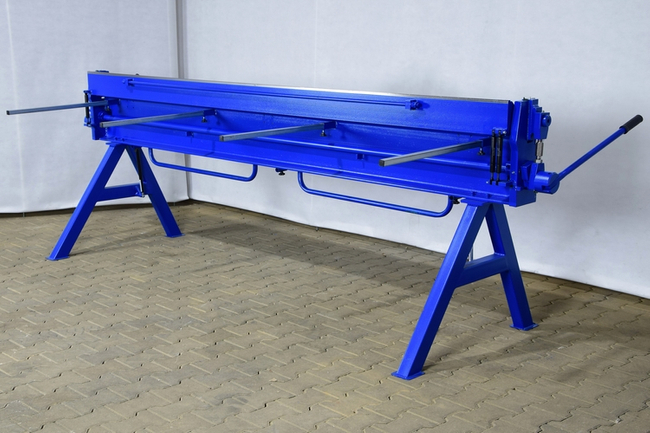

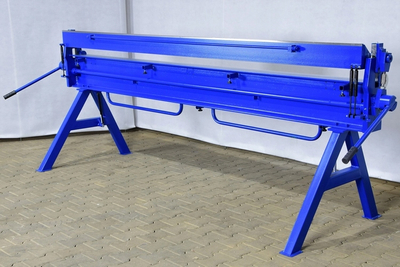

MAAD ZG-3000 /1mm OHÝBACÍ DEBORASTICKÉ ŘEZACÍ ZAŘÍZENÍ MAAD ZG-3000 /1mm

Ohýbačka ZG-3000/1.0 je verze stroje pro zpracování plochých plechů do délky 3 m!! Je vybaven třemi válci zvedajícími přítlačný nosník a dvěma válci zvedajícími sklopný nosník, což mu dává velmi široké pracovní možnosti. Vyrábí se hlavně pro cínaře a ventilační firmy, které pracují s plechy o délce až 3000 mm. Tento výkon ohýbačky je umožněn použitím silných a robustních (35 mm silných) ohýbaček!) bočních mechanismů a výrazně zvětšené průřezy pracovních nosníků. Boční mechanismy mají navíc mosazná pouzdra s přímým mazáním v každém rotujícím prvku, což zvyšuje životnost jednotky.

Díky vysokému zdvihu přítlačného paprsku (až 100 mm)!), ohýbačka je vhodná pro výrobu větracích kanálů. Možnost práce s rotačními nůžkami zvyšuje jeho funkčnost.

Technické parametry/vybavení:

• - pracovní šířka - 3100 mm
• - max. tloušťka ohýbaného plechu - 1,0 mm (pro Rm<400MPa)
• - šířka ohýbaného nosníku - 30 mm
• - maximální úhel ohybu 135 stupňů (na vyžádání je možná verze s úhlem ohybu 155 stupňů)
• - vzdálenost mezi nosníky - 85-100 mm
• - hmotnost stroje - 700 kg
• - odnímatelné nohy - usnadňují přepravu a nakládání
• - stojan namontovaný na zadní straně stroje, který podpírá desku
• - měřidla pro řezání plechů
• - úhloměr jako standardní vybavení

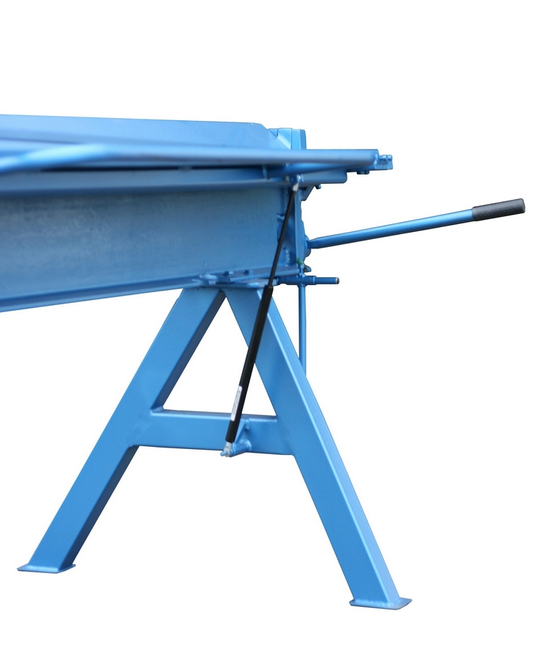

• - dvě plynové lahve pro pomoc při zvedání ohýbaného nosníku
• - tři plynové lahve pro pomoc při zvedání tlakového nosníku

Rozměry stroje:

• výška - 1 150 mm
• šířka - 3 580 mm
• hloubka - 1 000 mm

Hlavními pracovními prvky ohýbačky jsou pevné, upínací a ohýbací nosníky.

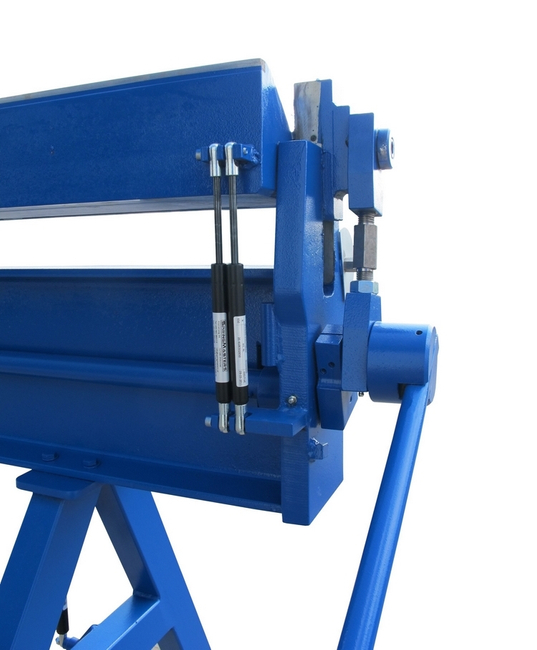

Přítlačný nosník je pohyblivý nosník, který slouží k fixaci plechu v požadované poloze. Zvedá a spouští se pomocí páky. Tři plynové lahve pomáhají zvedat tlakový nosník. Přítlačný nosník je konstruován tak, aby jeho horní část tvořila vedení pro válečkové nůžky.

Ohýbání se provádí otáčením ohýbacího nosníku o určitou úhlovou hodnotu pomocí rukojeti. Dvě plynové lahve pomáhají při zvedání ohýbací tyče. Úhloměr na levé straně ohýbačky při pohledu zepředu ukazuje aktuální úhel ohybu plechu.

Ohybový nosník je nastavitelný vzhledem k pevnému nosníku. Tento parametr ovlivňuje poloměr ohybu desky a jeho velikost závisí také na tloušťce ohýbané desky.

Pracovní nosníky jsou vybaveny napínáky pro nastavení rovnosti pracovních hran.

Komponenty ohýbačky jsou vyrobeny na přesných CNC obráběcích strojích.

Ohýbačka je opatřena dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
