MAAD ZW-2000/0,6/EL 1-fázový ELEKTRICKÝ ŘEZACÍ STROJ MAAD ZW-2000 /0,6 mm EL

ELEKTRICKÉ VÁLCOVACÍ STOLICE NA PLECH

MAAD ZW-2000/0,6 mm EL

s elektrickým pohonem 1 FÁZE

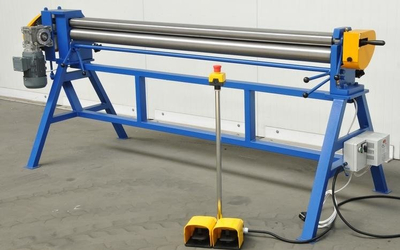

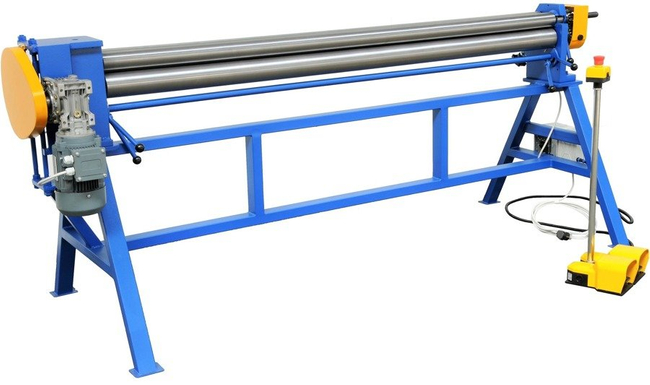

Navíjecí stroj MAAD ZW-2000/0.6 s elektrickým pohonem - výrobek společnosti "MAAD" - je stroj používaný k navíjení, navíjení válcových trubek, kuželových trubek s nízkou konvergencí, žlabů a všech druhů plechů do tloušťky 0,60 mm a pevnosti v tahu Rm do 400 MPa.

Stroj je ideální pro oplechování střech, jako jsou žlaby a svody. Díky použití osvědčených a odolných technických řešení lze stroj používat mnoho let bez poruch.

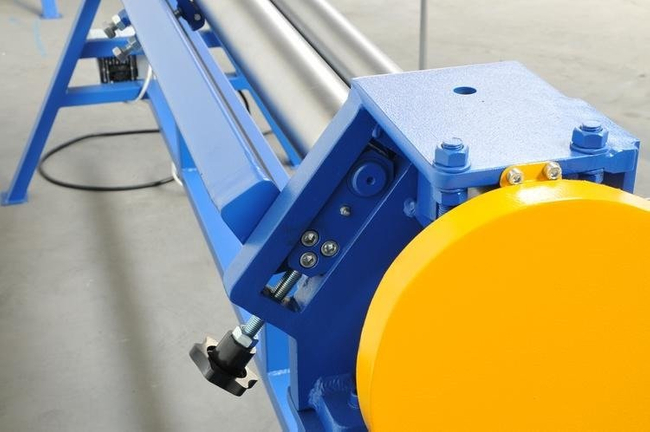

Hlavními pracovními prvky navíječky jsou 3 hřídele. Dva z nich v přední části stroje (nahoře a dole) slouží jako vtahovače pro srolovaný list. Třetí, v zadní části stroje, takzvaný "volný", nastavuje průměr zpracovávaného listu. Volný válec je nesen dvěma válečkovými vozíky namontovanými na rámu vozíku, který se při seřizování pohybuje spolu s válečkem. Toto konstrukční řešení zabraňuje deformaci hřídele při válcování plechu.

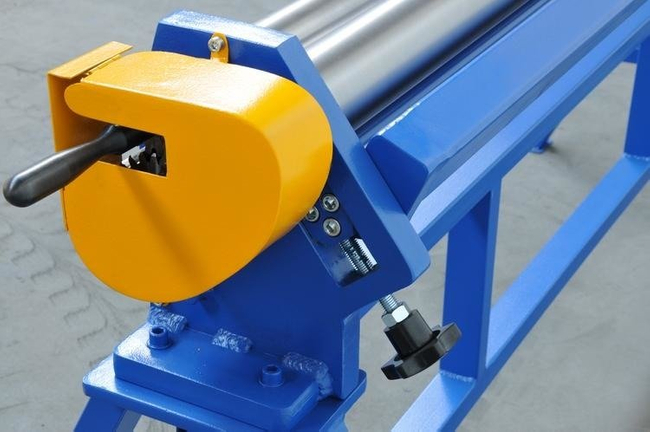

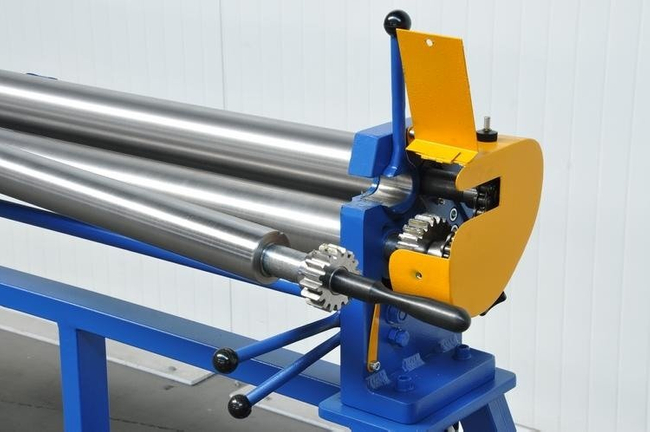

Díky dodatečnému frézování v horní hřídeli lze na navíječce zhotovit zámky pro svodové trubky. Odnímatelný horní válec na jedné straně pro rychlé odebírání obrobků. Použití přídavného řetězového převodu v navijáku, který pohání volný hřídel, zlepšuje výkon navijáku.

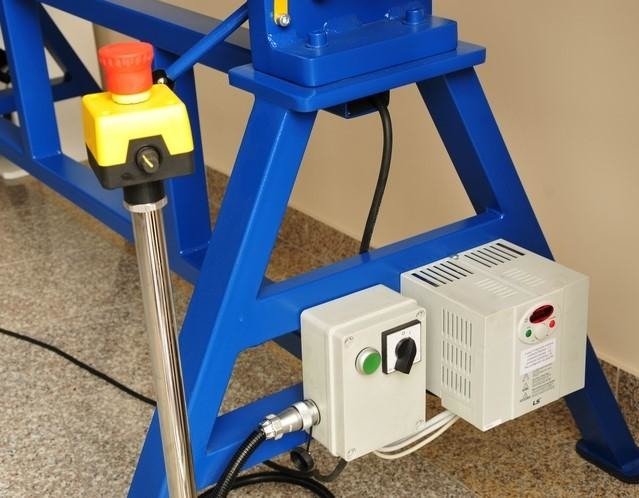

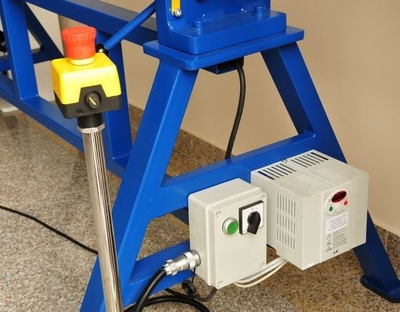

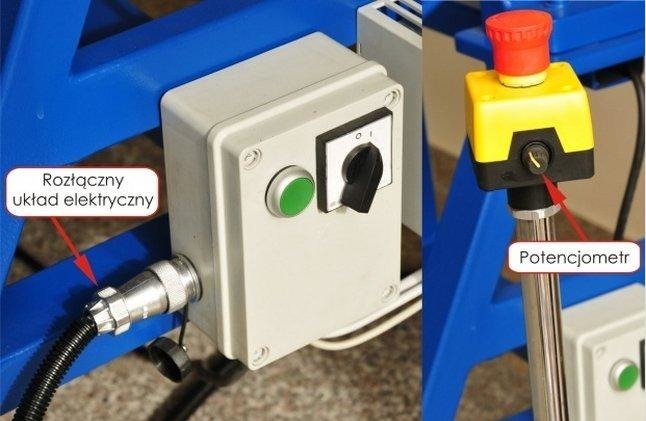

Použití měniče v elektrickém systému umožňuje plynulé nastavení otáček pracovních hřídelů z čelního panelu měniče nebo pomocí potenciometru umístěného na ovládacích pedálech stroje (aktivace levých a pravých otáček). K pohonu navíječky není potřeba třífázové napájení - je napájena jednofázovým napětím 230 V.

Stroj je vybaven bezpečnostním spínačem a má prohlášení o shodě s normami Evropské unie.

Technické parametry:

• Max. tloušťka plechu: 0,6 mm pro Rm < 400 MPa
• Výkon motoru: 1,1 kW
• Převodovka: 1:30
• Napájení stroje: jednofázové
• Otáčky horní a dolní hřídele: 0 - 26 otáček za minutu
• Rychlost posuvu zpracovávaného listu: 0 - 7,3 m/min
• Maximální šířka archu: 2 050 mm
• Průměr pracovních hřídelí: 1 x 65 mm, 2 x 90 mm
• Minimální průměr navíjeného plechu: 100 mm
• Maximální průměr navíjeného plechu: 1000 mm
• Hmotnost: 450 kg

Rozměry stroje:

• výška - 1 100 mm
• šířka - 2 550 mm
• hloubka - 700 mm

• Horní odnímatelná hřídel s vyfrézovanou drážkou.

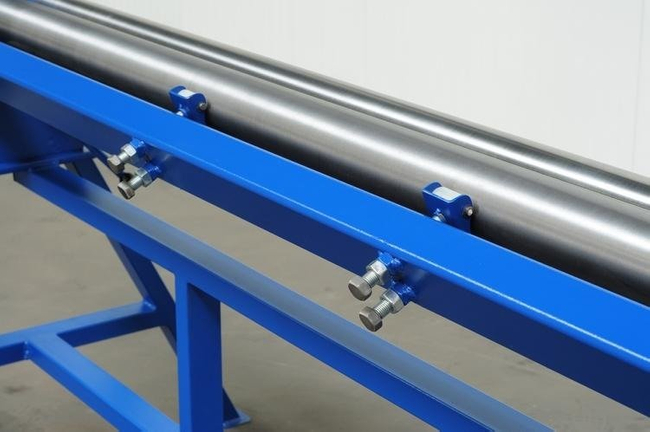

  Přídavná podpěra pro zadní válec - žlaby a trubky dokonale rovné!

• OZNAČENÍ CE
• Odbočky vlevo a vpravo
• Nastavitelná rychlost s frekvenčním měničem 0-60 otáček za minutu./min

• Nouzové zastavení
• Použití značkových komponentů
• Výkon motoru 1,1 kW, 1400 otáček za minutu./min

• Šnekový reduktor

Komponenty navíječky jsou vyráběny na přesných CNC obráběcích strojích.

Stroj je opatřen dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
