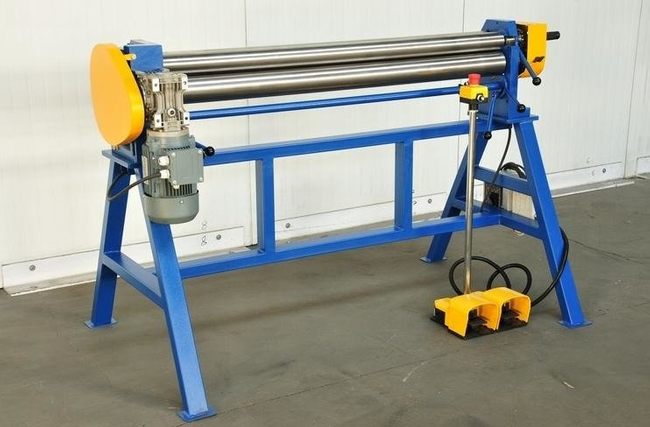

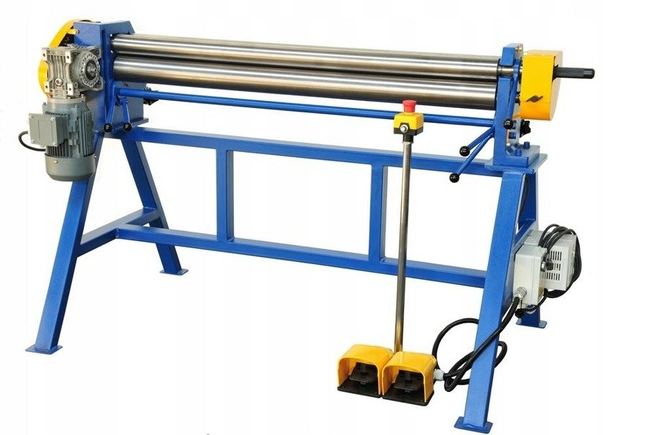

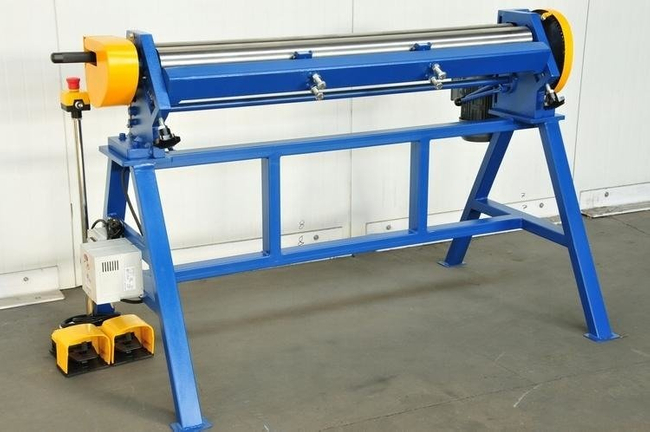

MAAD ZW-1300/1,5/EL 1FÁZOVÁ ELEKTRICKÁ ŘEZACÍ STĚNA MAAD ZW-1300 /1,5 mm EL
- MAAD ZW-1300/1,5/EL STŘECHOVÝ STROJ ideální pro oplechování střech a jednoduché dílenské práce na plochých plechách do tloušťky 1,5 mm. Díky použití osvědčených a odolných technických řešení lze stroj používat po mnoho let.
1-FÁZE

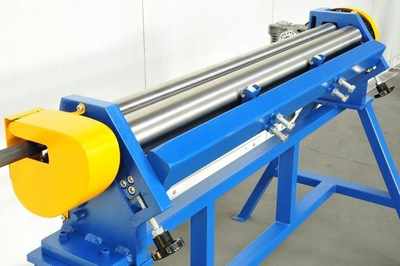

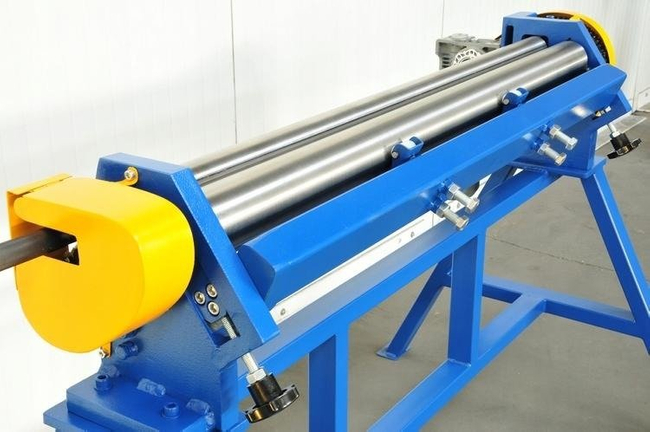

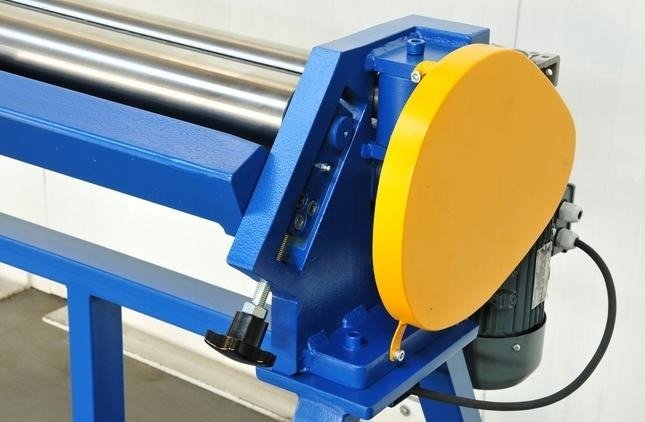

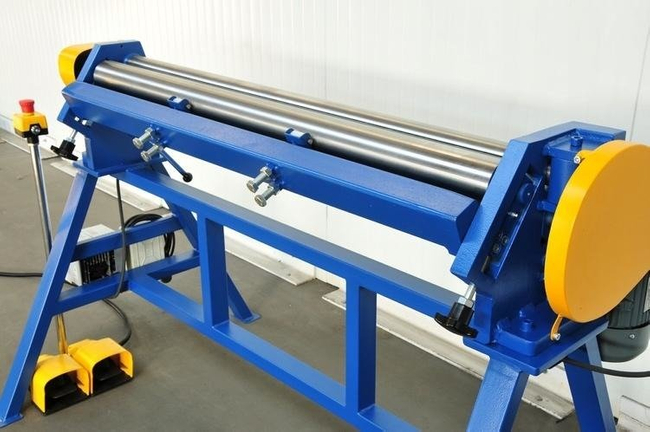

Hlavními pracovními prvky navíječky jsou 3 hřídele. Dva z nich v přední části stroje (nahoře a dole) slouží jako vtahovače pro srolovaný list. Třetí, v zadní části stroje, takzvaný "volný", nastavuje průměr zpracovávaného listu. Volný válec je nesen dvěma válečkovými vozíky namontovanými na rámu vozíku, který se při seřizování pohybuje spolu s válečkem. Toto konstrukční řešení zabraňuje deformaci hřídele při válcování plechu.

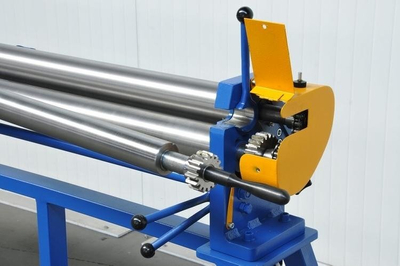

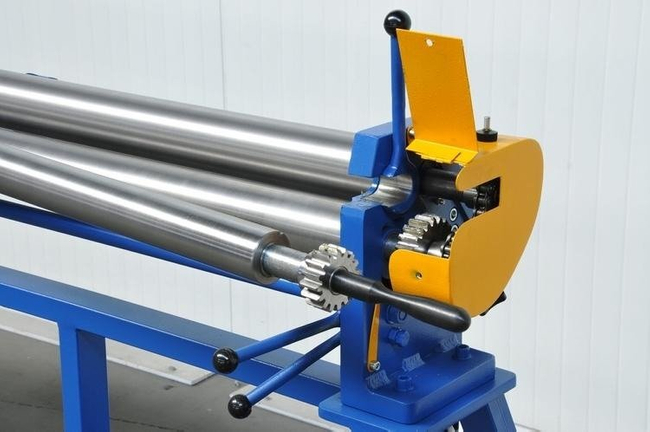

Díky dodatečnému frézování v horní hřídeli lze na navíječce zhotovit zámky pro svodové trubky. Odnímatelný horní válec na jedné straně pro rychlé odebírání obrobků. Použití přídavného řetězového převodu v navijáku, který pohání volný hřídel, zlepšuje výkon navijáku.

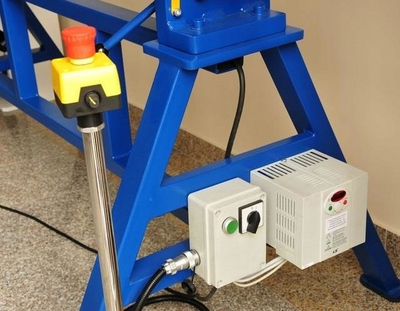

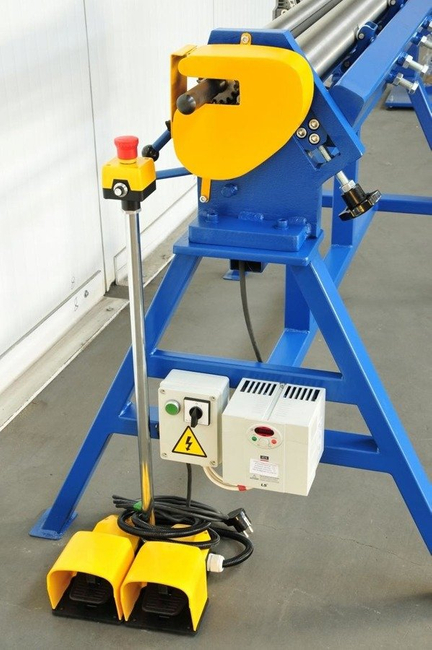

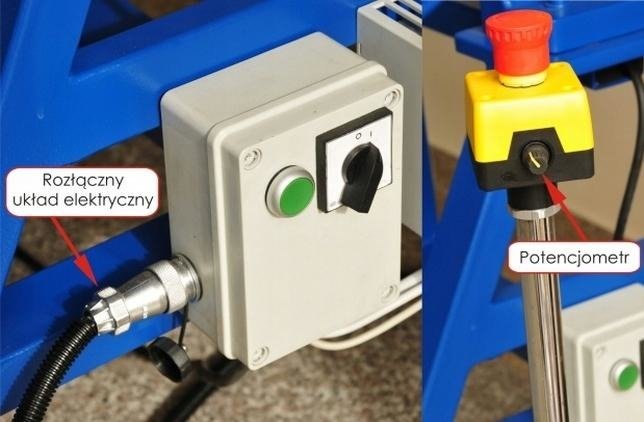

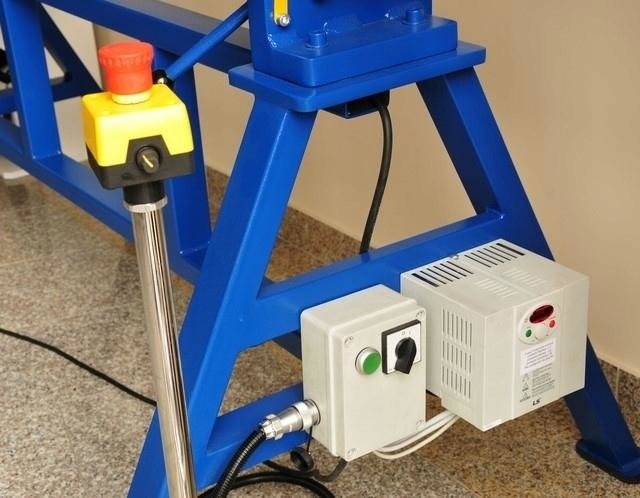

Použití měniče v elektrickém systému umožňuje plynulé nastavení otáček pracovních hřídelů z čelního panelu měniče nebo pomocí potenciometru umístěného na ovládacích pedálech stroje (aktivace levých a pravých otáček). K pohonu navíječky není potřeba třífázové napájení - je napájena jednofázovým napětím 230 V.
Stroj je vybaven bezpečnostním spínačem a má prohlášení o shodě s normami Evropské unie.
Technické parametry:
- Max. tloušťka plechu: 1,5 mm pro Rm < 400 MPa

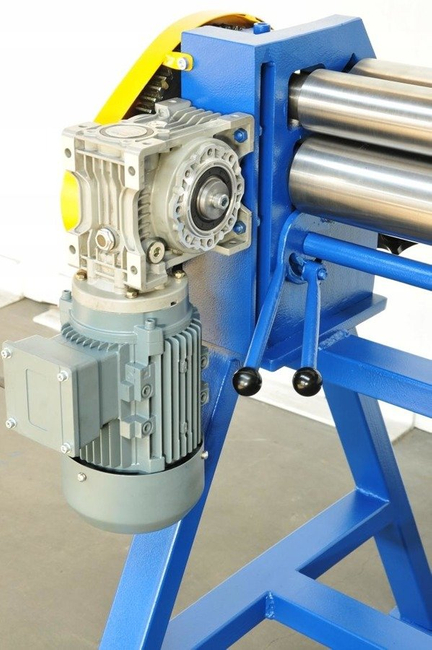

- Výkon motoru: 1,1 kW
- Převodovka: 1:30
- Napájení stroje: jednofázové
- Otáčky horní a dolní hřídele: 0 - 26 otáček za minutu
- Rychlost posuvu zpracovávaného listu: 0 - 7,3 m/min
- Maximální šířka archu: 1 250 mm
- Průměr pracovních hřídelí: 1x60 mm, 2x90 mm
- Minimální průměr navíjeného plechu: 100 mm
- Maximální průměr navíjeného plechu: 1000 mm
- Hmotnost: 330 kg
- Horní odnímatelná hřídel s vyfrézovanou drážkou.
Rozměry stroje:
- výška - 1 100 mm
- šířka - 1 800 mm
- hloubka - 700 mm
- Horní odnímatelná hřídel s vyfrézovanou drážkou.
Komponenty navíječky jsou vyráběny na přesných CNC obráběcích strojích.
Stroj je opatřen dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
