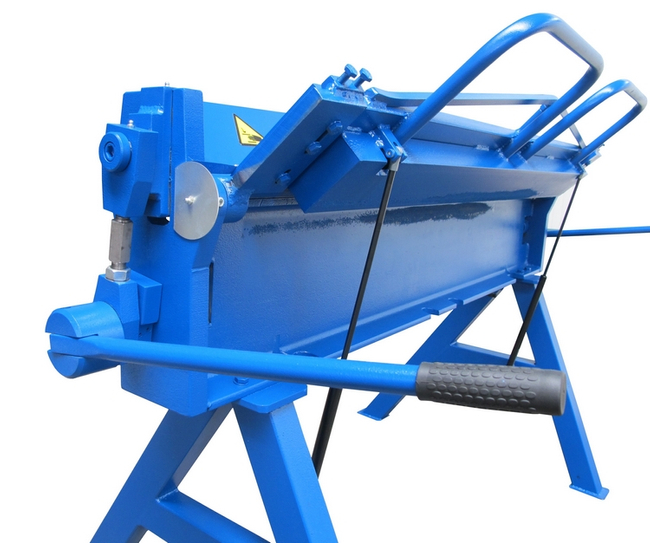

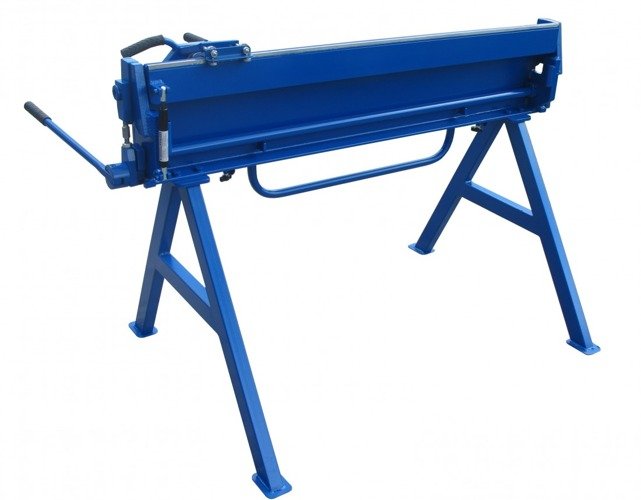

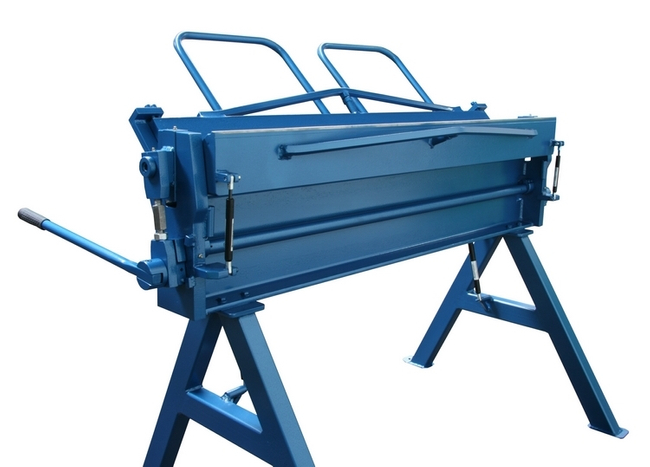

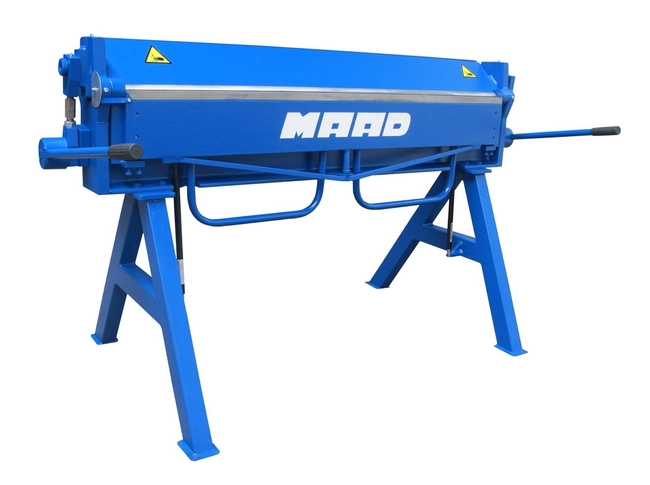

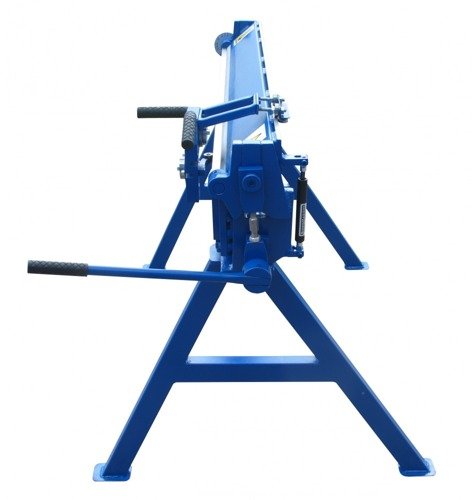

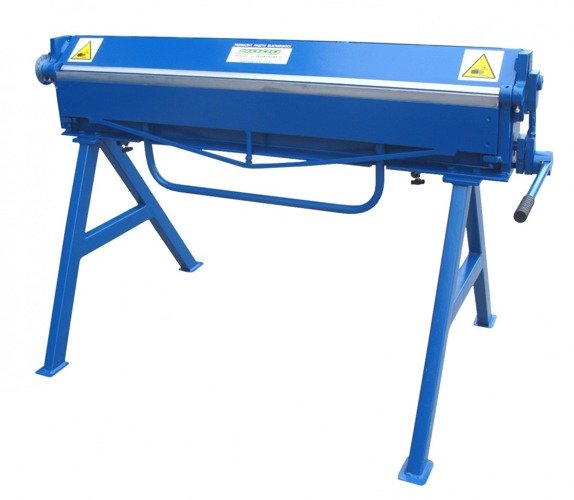

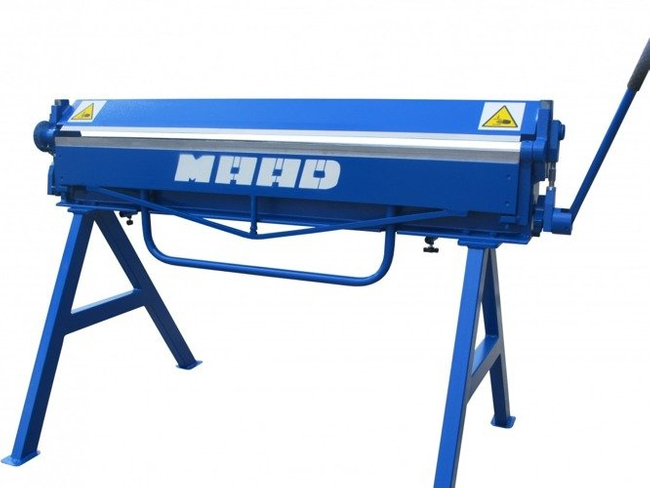

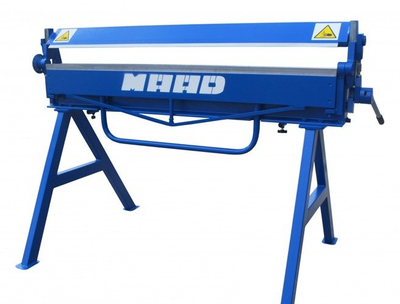

OHÝBAČKA STŘEŠNÍCH KRYTIN S ŘEZACÍM ZAŘÍZENÍM ZG-1600 /2.5 mm

Model ohýbačky vyznačující se mechanismy a pracovními prvky s mimořádnou tuhostí, které umožňují ohýbání plechů o tloušťce až 2,5 mm. Systém nastavení pracovních nosníků zajišťuje dosažení správného tvaru ohybu pro různé tloušťky obrobků. Stroj je vybaven dvěma plynovými lahvemi pro pomoc při zvedání tlakového nosníku a dvěma plynovými lahvemi pro pomoc při zvedání ohýbacího nosníku.

Konstrukce stroje umožňuje montáž válečkových nůžek na přítlačný nosník pro stříhání zpracovávaného plechu podél přímky.

Technické parametry/vybavení:

• - 1600 mm pracovní šířky
• - max. tloušťka ohýbaného plechu - 2,5 mm (pro Rm<320MPa)
• - šířka ohýbaného nosníku - 30 mm
• - maximální úhel ohybu - 135 stupňů
• - vzdálenost mezi nosníky - 85-100 mm
• - hmotnost stroje - 340 kg
• - odnímatelné nohy - usnadňují přepravu a nakládání
• - stojan namontovaný na zadní straně stroje, který podpírá desku
• - měřidla pro řezání plechů
• - úhloměr jako standardní vybavení
• - dvě plynové lahve pro pomoc při zvedání ohýbaného nosníku
• - dvě plynové lahve pro pomoc při zvedání tlakového nosníku

Rozměry stroje:

• výška - 1 150 mm
• šířka - 2 080 mm
• hloubka - 1 000 mm

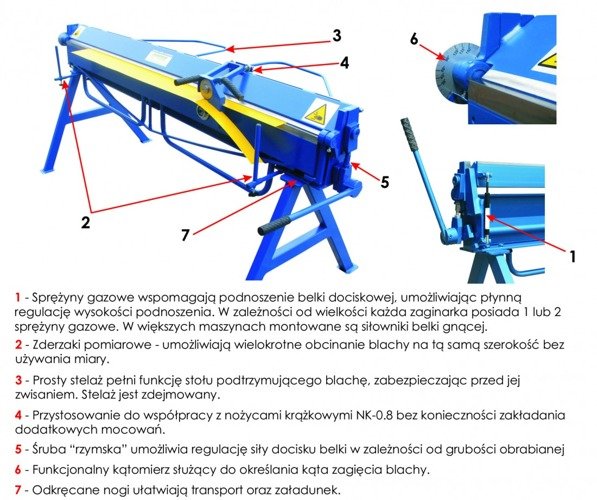

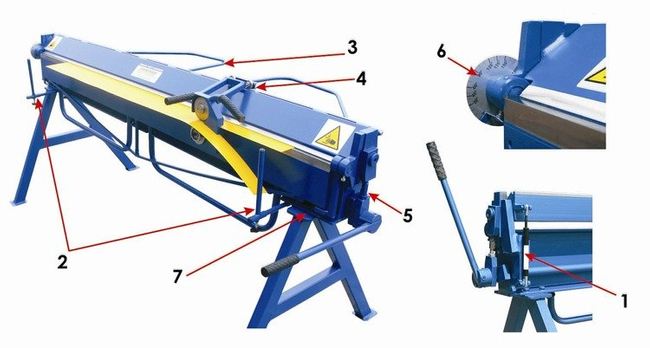

Hlavními pracovními prvky ohýbačky jsou pevné, upínací a ohýbací nosníky.

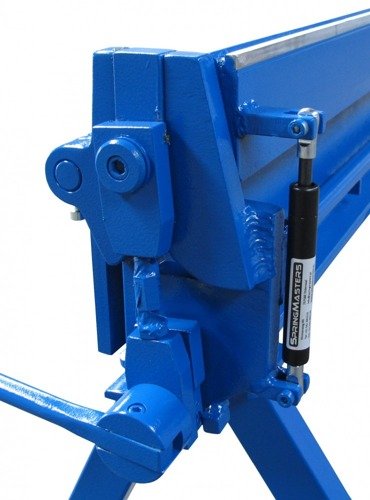

Přítlačný nosník je pohyblivý nosník, který slouží k fixaci plechu v požadované poloze. Zvedá a spouští se pomocí páky. Dvě plynové lahve pomáhají zvedat tlakový nosník. Přítlačný nosník je konstruován tak, aby jeho horní část tvořila vedení pro válečkové nůžky.

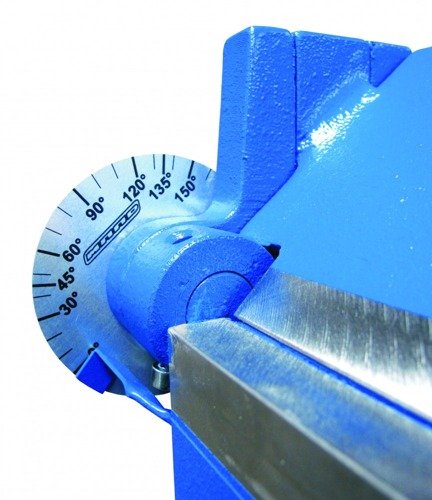

Ohýbání se provádí otáčením ohýbacího nosníku o určitou úhlovou hodnotu pomocí rukojeti. Dvě plynové lahve pomáhají při zvedání ohýbací tyče. Úhloměr na levé straně ohýbačky při pohledu zepředu ukazuje aktuální úhel ohybu plechu.

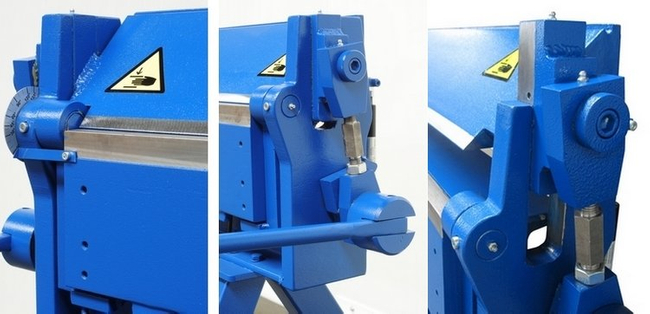

Ohybový nosník je nastavitelný vzhledem k pevnému nosníku. Tento parametr ovlivňuje poloměr ohybu desky a jeho velikost závisí také na tloušťce ohýbané desky.

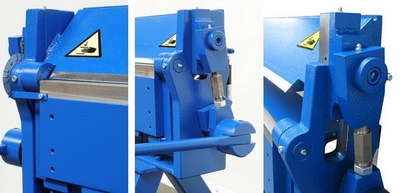

Pracovní nosníky jsou vybaveny napínáky pro nastavení rovnosti pracovních hran.

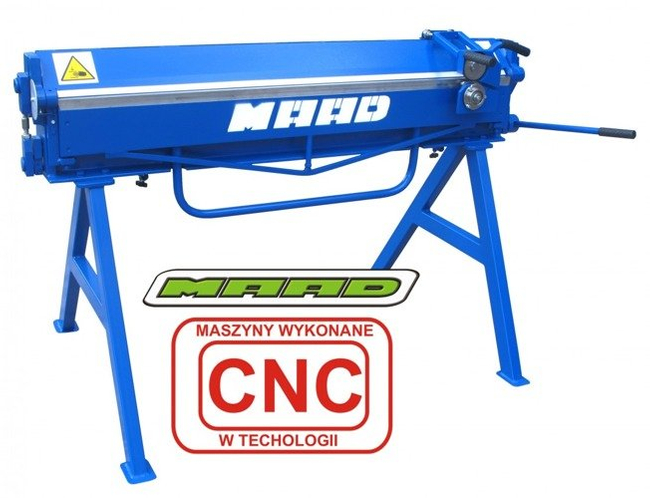

Komponenty ohýbačky jsou vyrobeny na přesných CNC obráběcích strojích.

Ohýbačka je opatřena dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
