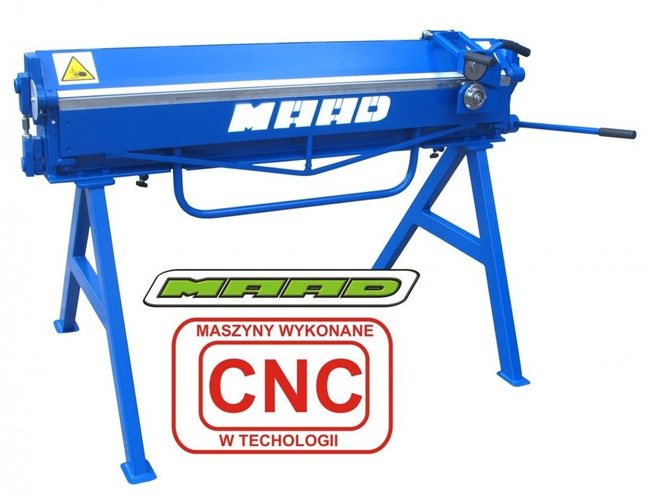

MAAD ZG-1400/1.5 OHÝBAČKA STŘEŠNÍCH PLECHŮ MAAD ZG-1400/1.5
- Ohýbačka MAAD ZG-1400/1,5 je zesílenou verzí modelu MAAD ZG-1400/0,8. Stroj má robustnější tělo, ohýbací nosník a přítlačný nosník. Stroj umožňuje ohýbání plechů do 1,5 mm až do úhlu 135°.
Ohýbačka MAAD ZG-1400/1,5 je zesílenou verzí modelu MAAD ZG-1400/0,8. Stroj má robustnější tělo, ohýbací nosník a přítlačný nosník. Stroj umožňuje ohýbání plechů do 1,5 mm až do úhlu 135°. Ohýbačka je vybavena pohonem, který pomáhá zvedat přítlačný nosník, a umožňuje tak jeho umístění kdekoli bez nutnosti přidržování.Malé rozměry, kompaktní konstrukce, mobilita, stabilita a vysoká kvalita zpracování jsou jen některé z mnoha výhod ohýbačky ZG-1400/1,5. Maximální úhel ohybu až 135 stupňů. Tloušťka ohybu až 1,5 mm při pracovní šířce ohýbací tyče pouze 20 mm!
Výhodou stroje je jeho univerzálnost díky malým rozměrům, kompaktní konstrukci a úzkému ohýbacímu nosníku o průměru pouhých 20 mm!
Technické parametry/vybavení:
- - pracovní šířka - 1400 mm
- - max. tloušťka ohýbaného plechu - 1,5 mm (pro Rm<400MPa)
- - vzdálenost mezi nosníky - 85-100 mm
- - šířka ohýbaného nosníku - 20 mm
- - maximální úhel ohybu - 135 stupňů
- - hmotnost stroje - 150 kg
- - Kruhové nůžky (volitelné)
- - odnímatelné nohy - usnadňují přepravu a nakládání
- - překrývající se stojan na zadní straně stroje pro podepření plechu
- - měřidla pro řezání plechů
- - úhloměr jako standardní vybavení
- - tlaková plynová láhev s paprskem
Rozměry stroje:
- výška - 1 005 mm
- šířka - 1 610 mm
- hloubka - 930 mm

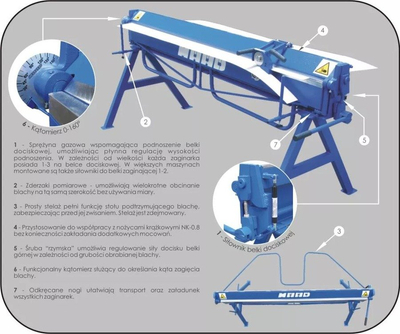

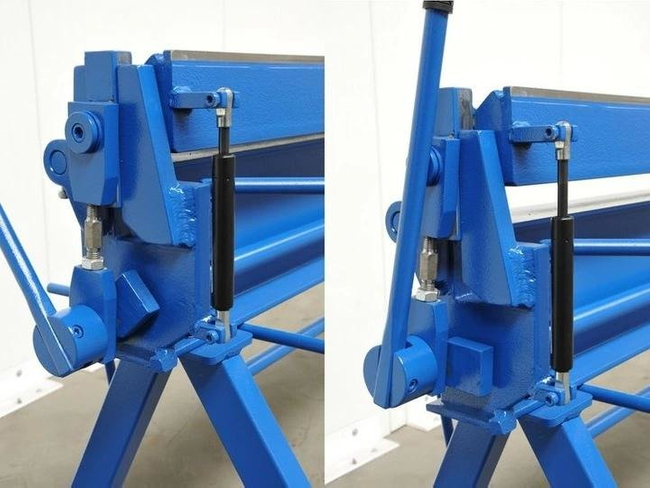

- Plynové pružiny podpírají zdvih přítlačného nosníku a umožňují plynulé nastavení výšky zdvihu. V závislosti na velikosti má každá ohýbačka 1 nebo 2 plynové pružiny.
- Měření vyrovnávací paměti umožňuje několikanásobné řezání archů na stejnou šířku bez použití metru.
- Jednoduchý rám slouží jako opěrný stůl pro plachtu a zabraňuje jejímu prověšení. Rám je odnímatelný.

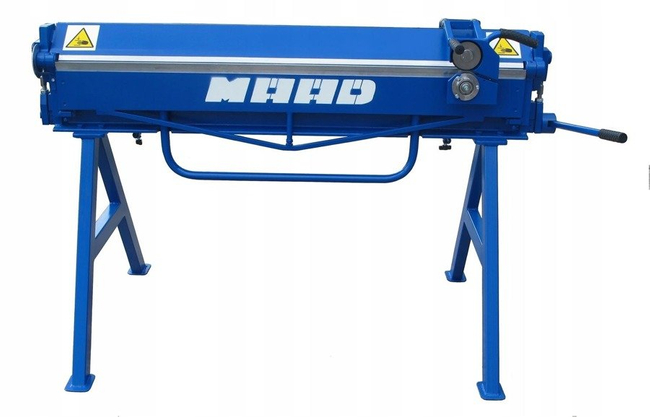

- Úprava pro použití s válečkovými nůžkami NK-0.8 bez nutnosti dalšího upevnění.
- Šroub "římský" umožňuje nastavení tlaku paprsku podle tloušťky zpracovávaného plechu.

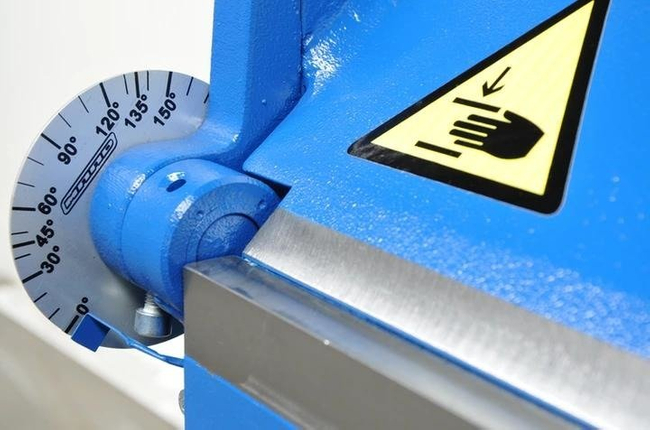

- Funkční úhloměr pro stanovení úhlu ohybu desky.
- Odnímatelné nohy usnadňují přepravu a nakládání.
Hlavními pracovními prvky ohýbačky jsou pevné, upínací a ohýbací nosníky.
Přítlačný nosník je pohyblivý nosník, který slouží k fixaci plechu v požadované poloze. Zvedá a spouští se pomocí páky. Plynová láhev pomáhá zvyšovat tlakový paprsek. Přítlačný nosník je konstruován tak, aby jeho horní část tvořila vedení pro válečkové nůžky.

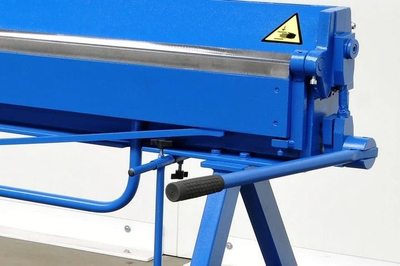

Ohýbání se provádí otáčením ohýbacího nosníku o určitou úhlovou hodnotu pomocí rukojeti. Úhloměr na levé straně ohýbačky při pohledu zepředu ukazuje aktuální úhel ohybu plechu.
Ohybový nosník je výškově nastavitelný vůči pevnému nosníku. Tento parametr ovlivňuje poloměr ohybu desky a jeho velikost závisí také na tloušťce ohýbané desky.
Komponenty ohýbačky jsou vyrobeny na přesných CNC obráběcích strojích.
Ohýbačka je opatřena dvojitou vrstvou vysoce kvalitní barvy - proces lakování probíhá v profesionální, vytápěné a větrané lakovně.
