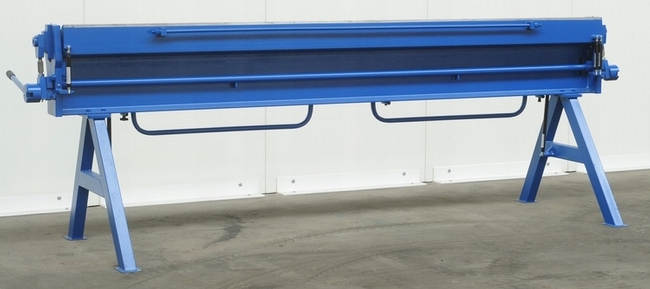

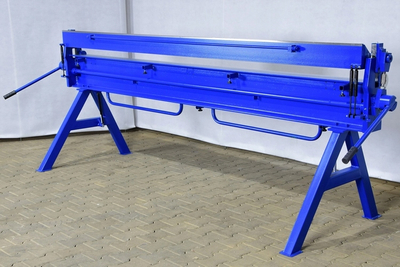

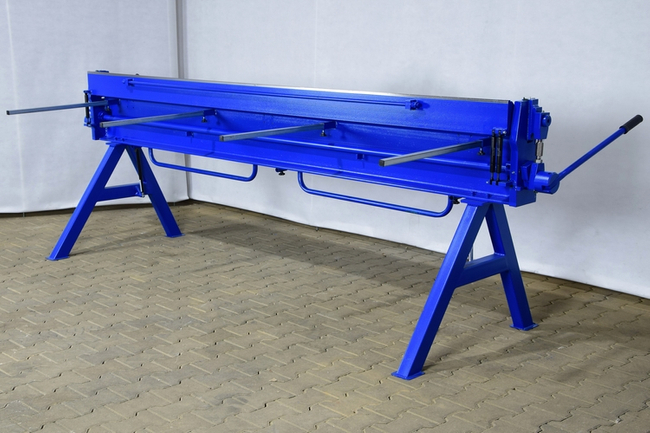

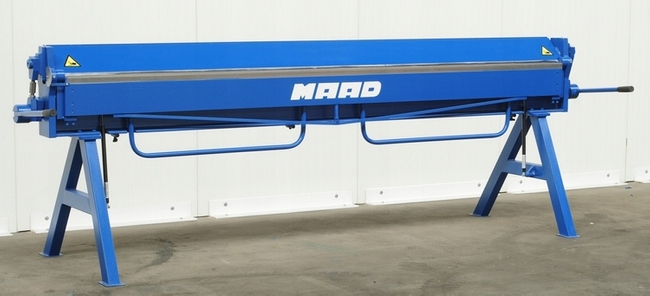

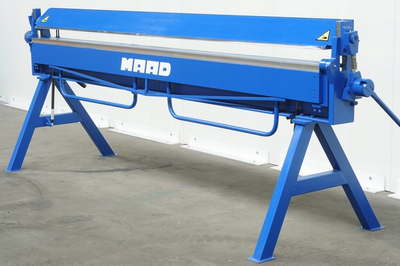

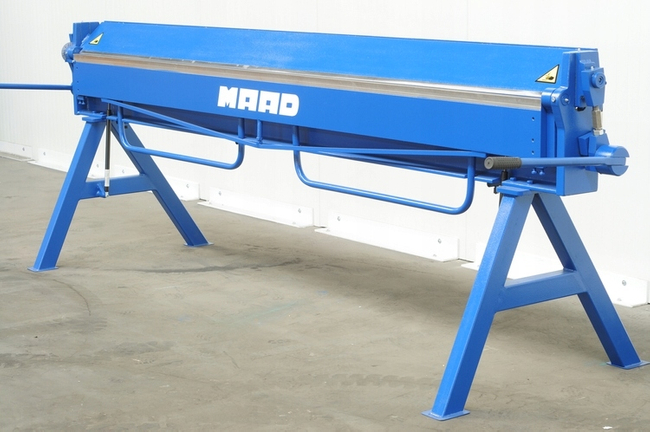

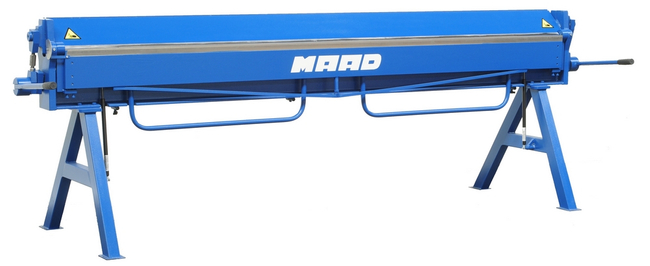

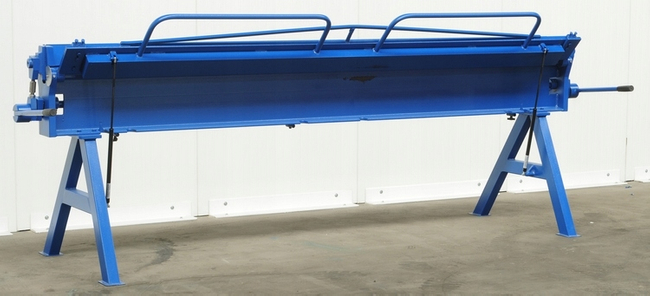

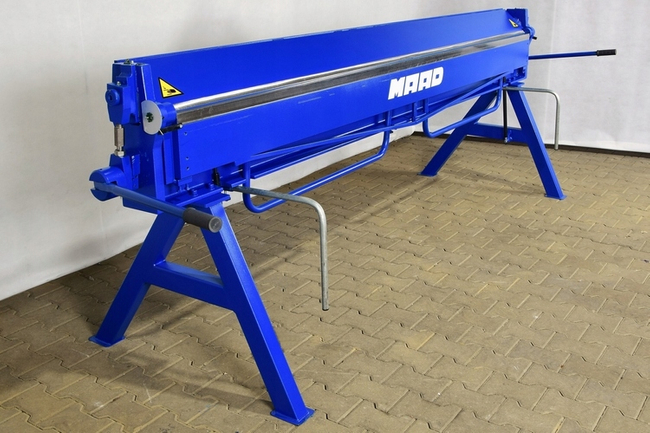

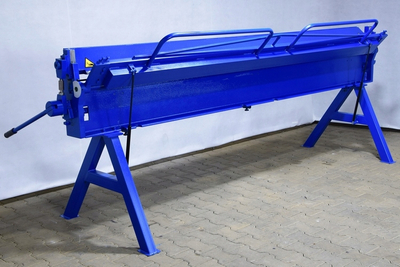

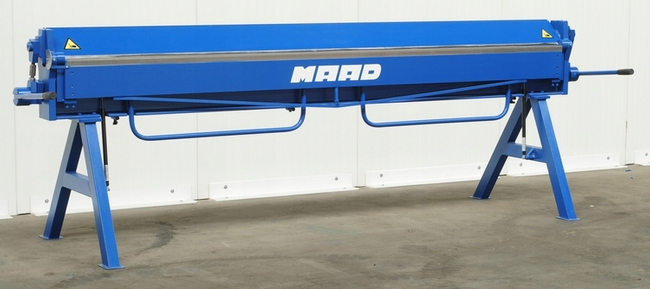

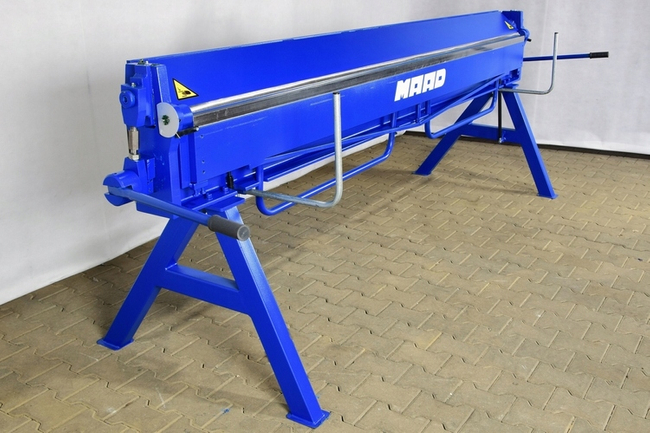

MAAD ZG-3000 /1mm ZAGINARKA GIĘTARKA KRAWĘDZIARKA DEKARSKA DO BLACHY Z CIĘCIEM MAAD ZG-3000 /1mm

Zaginarka ZG-3000/1.0 jest wersją maszyny do obróbki blach płaskich o długości do 3 metrów!! Wyposażona jest w trzy siłowniki podnoszące belkę dociskową oraz dwa siłowniki podnoszące belkę zaginającą, co daje jej bardzo szerokie możliwości pracy. Produkowana jest głównie z myślą o zakładach blacharskich oraz firmach zajmujących się wentylacją i pracujących na blachach o długości do 3000 mm. Uzyskanie takich parametrów pracy giętarki jest możliwe dzięki zastosowaniu mocnych i wytrzymałych (o grubości 35 mm!) mechanizmów bocznych, oraz znacznie zwiększonych przekrojach poprzecznych belek roboczych. Dodatkowo mechanizmy boczne mają tuleje mosiężne z bezpośrednim smarowaniem w każdym elemencie obrotowym, co wpływa na wzrost żywotności urządzenia.

Dzięki wysokiemu unoszeniu belki dociskowej (do 100 mm!), zaginarka przydatna jest przy wykonywaniu kanałów wentylacyjnych. Możliwość współpracy z nożycami krążkowymi zwiększa jej funkcjonalność.

Parametry techniczne/wyposażenie:

• - szerokość robocza - 3100 mm
• - max. grubość zaginanej blachy – 1,0 mm ( dla Rm<400MPa )
• - szerokość belki zaginającej – 30 mm
• - maksymalny kąt gięcia – 135 stopni stopni ( na życzenie możliwość wykonania wersji z kątem zagięcia 155 stopni )
• - prześwit miedzy belkami - 85-100 mm
• - masa maszyny – 700 kg
• - odkręcane nogi - znacznie ułatwiają transport i załadunek
• - stelaż zakładany z tyłu maszyny do podtrzymania blachy
• - przymiary do cięcia blachy
• - kątomierz w wyposażeniu standardowym

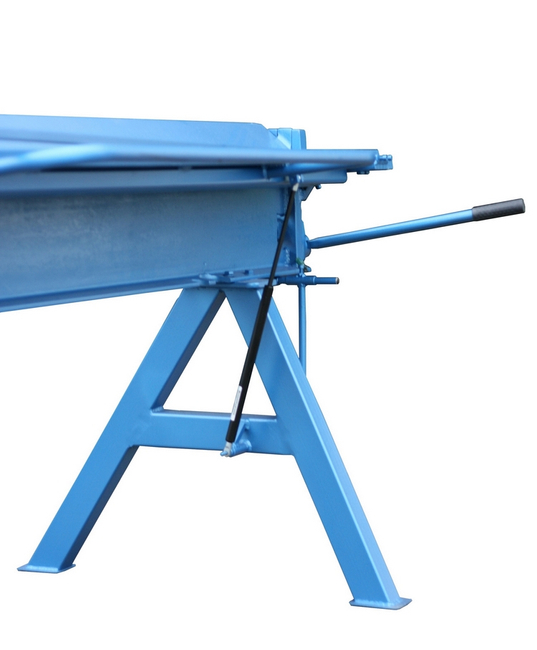

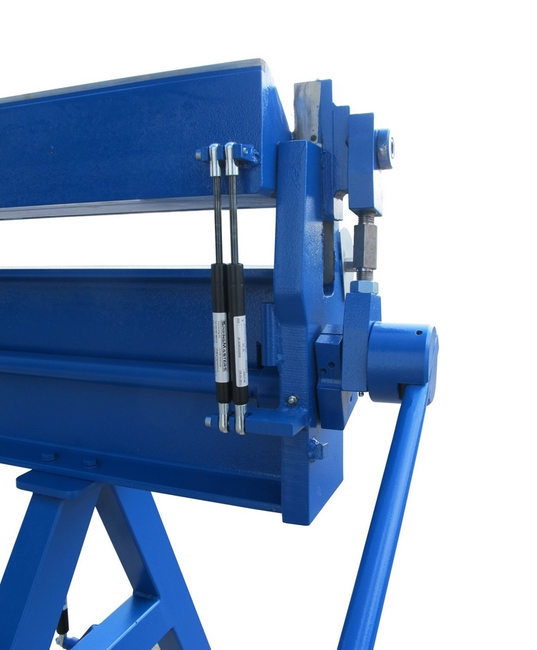

• - dwa siłowniki gazowe wspomagające podnoszenie belki gnącej
• - trzy siłowniki gazowe wspomagające podnoszenie belki dociskowej

Gabaryty maszyny:

• wysokość – 1.150 mm
• szerokość – 3.580 mm
• głębokość – 1.000 mm

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Trzy siłowniki gazowe wspomagają podnoszenie belki dociskowej. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Dwa siłowniki gazowe wspomagają podnoszenie belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Belki robocze wyposażone są w napinacze służące do ustawienia prostoliniowości krawędzi roboczych.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
