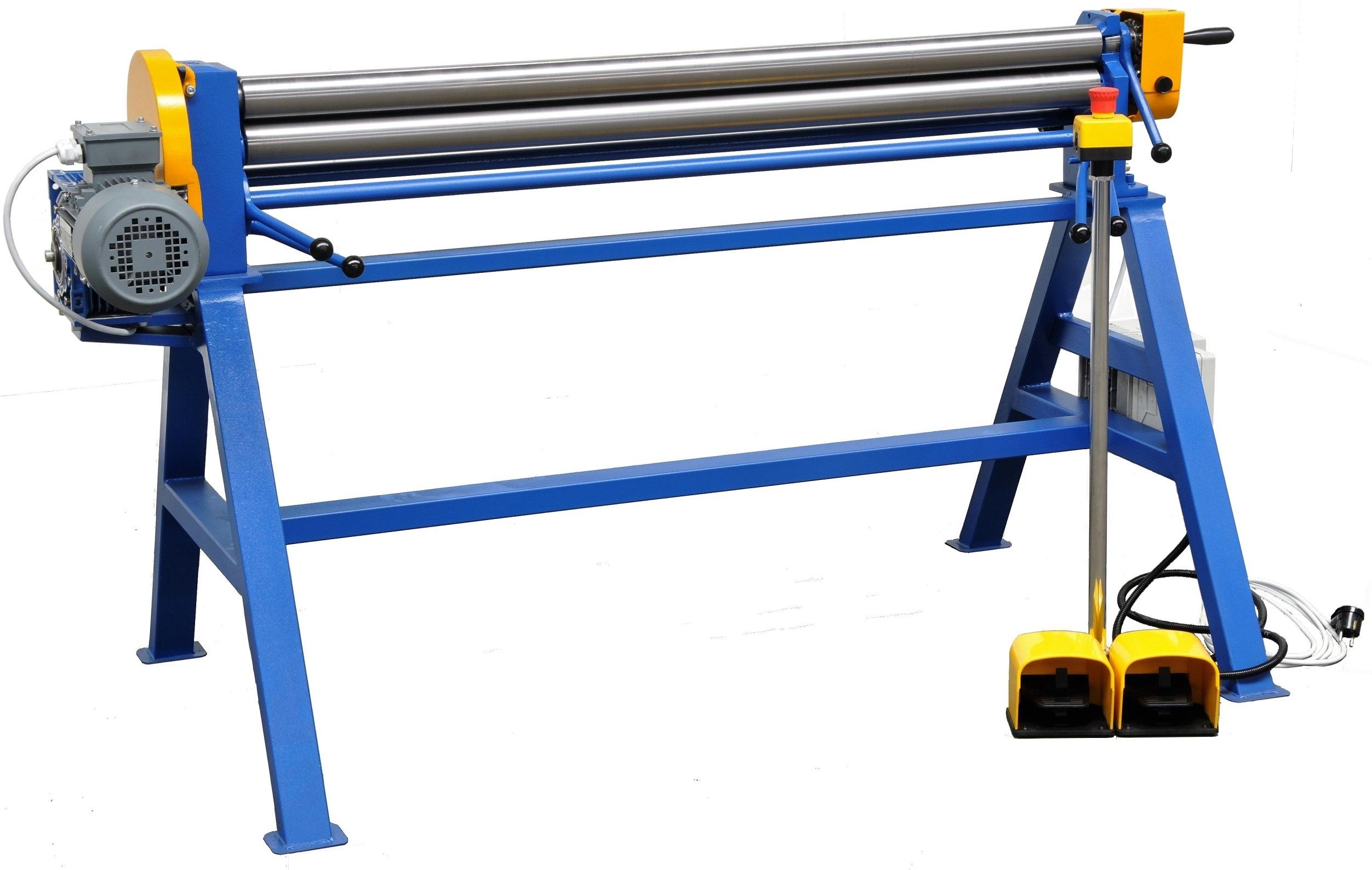

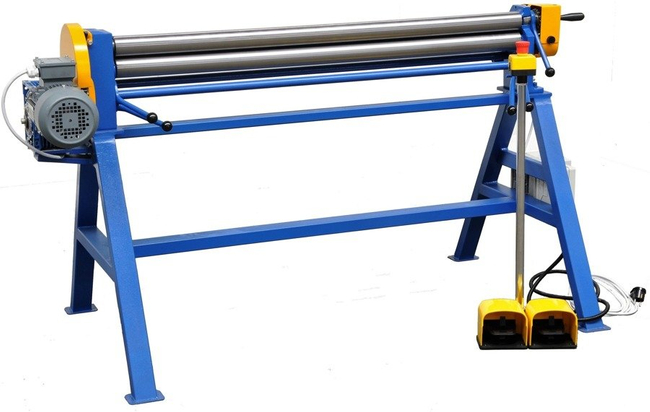

MAAD ZW-1300/0.8/EL WALCARKA ZWIJARKA ELEKTRYCZNA 1-FAZOWA WALCE DO BLACHY MAAD ZW-1300 /0.8mm EL

WALCARKA ZWIJARKA WALCE DO BLACHY

MAAD ZW-1300/0.8/EL z napędem elektrycznym

1-FAZOWA

Maszyna MAAD ZW-1300/0.8/EL idealnie nadająca się obróbek dekarskich takich jak rynny dachowe oraz rury spustowe. Dzięki zastosowaniu sprawdzonych i trwałych rozwiązań technicznych maszyna może być użytkowana przez wiele lat bez awarii.Zwijarka ZW-1300/0,8/el jest maszyną służącą do zwijania, wywijania rur cylindrycznych, rur stożkowych o małej zbieżności, rynien oraz wszelkiego rodzaju blach do grubości 0,80 mm i wytrzymałości na rozciąganie Rm do 400 MPa.

Głównymi elementami roboczymi zwijarki są 3 wały. Dwa z nich znajdujące się w przedniej części maszyny (górny i dolny) pełnią funkcję wciągania zwijanej blachy. Trzeci, z tyłu urządzenia, tzw. luźny dzięki regulacji położenia nadaje odpowiednią średnicę obrabianej blachy. Dzięki dodatkowemu wyfrezowaniu w wale górnym można wykonywać na zwijarce zamki do rur spustowych. Wypinany z jednej strony wał górny umożliwia szybkie ściąganie obrabianego elementu. Zastosowana dodatkowa przekładnia łańcuchowa w zwijarce napędzająca wał luźny poprawia parametry pracy podczas zwijania.

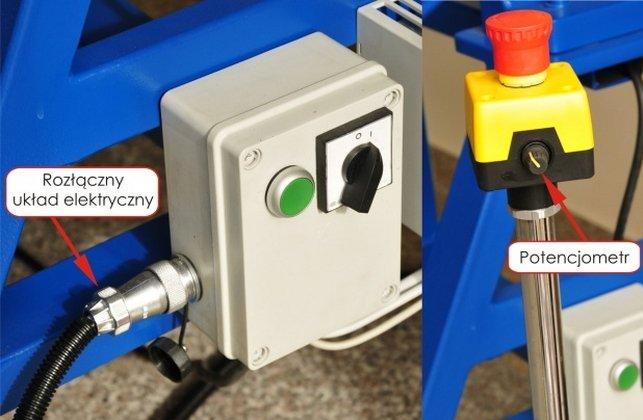

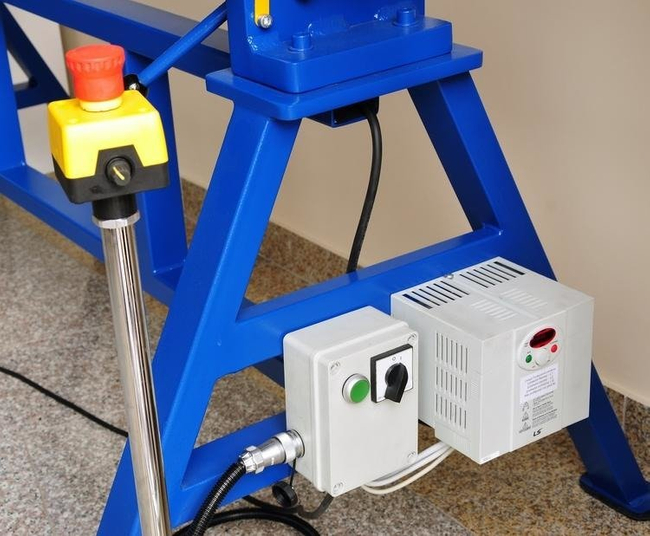

Zastosowanie falownika w układzie elektrycznym pozwala na bezstopniową regulację prędkości obrotowej wałów roboczych z płyty czołowej falownika lub potencjometrem znajdującym się przy pedałach sterujących maszyny (załączających lewe i prawe obroty). Do napędu zwijarki nie potrzeba zasilania trójfazowego - zasilania jest napięciem jednofazowym 230 V.

Maszyna jest wyposażona w wyłącznik bezpieczeństwa i posiada deklarację zgodności z normami Unii Europejskiej.

Parametry techniczne:

• Max. grubość blachy: 0,8 mm dla Rm < 400 MPa
• Moc silnika: 1,1 kW
• Przekładnia motoreduktora: 1:30
• Zasilanie maszyny: jednofazowe
• Prędkość obrotowa wałów górnego i dolnego: 0 – 24 obr/min
• Prędkość przesuwu obrabianej blachy: 0 – 4,5 m/min
• Maksymalna szerokość arkusza blachy: 1.250 mm
• Średnica wałów roboczych: 60 mm
• Minimalna średnica zwijanej blachy: 80 mm
• Masa: 140 kg

Gabaryty maszyny:

• wysokość – 1.100 mm
• szerokość – 1.800 mm
• głębokość – 700 mm

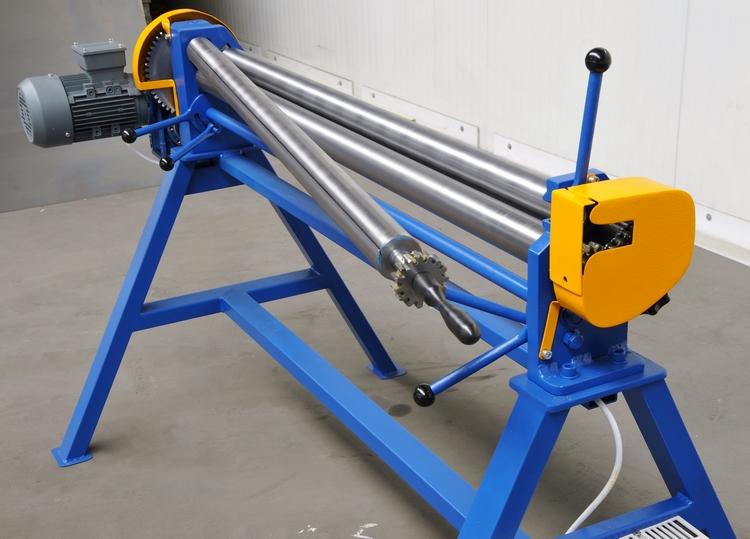

Górny wałek wypinany z frezowanym rowkiem.

• ZNAK CE
• Lewe i prawe obroty
• Regulowana prędkość obrotowa dzięki zastosowaniu falownika 0-50 obr./min

• Wyłącznik awaryjny
• Zastosowanie markowych podzespołów

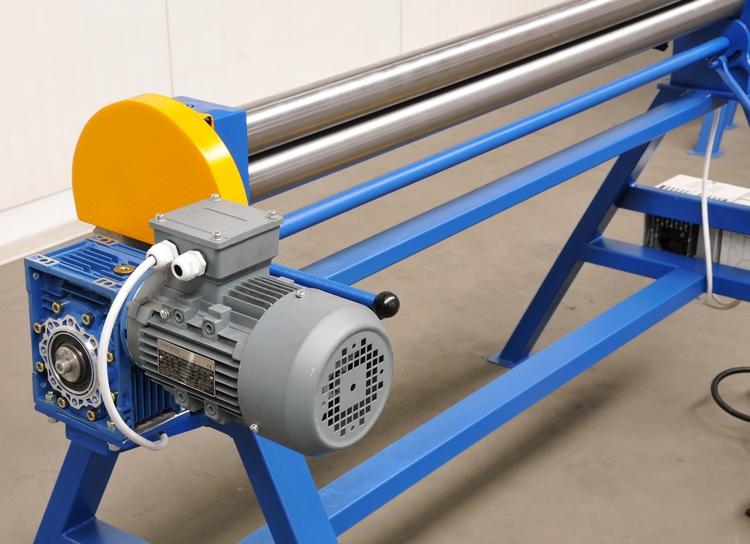

• Moc silnika 1,1 kW, 1400 obr./min

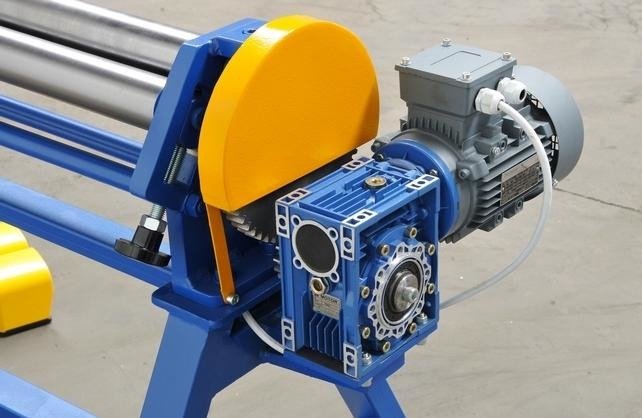

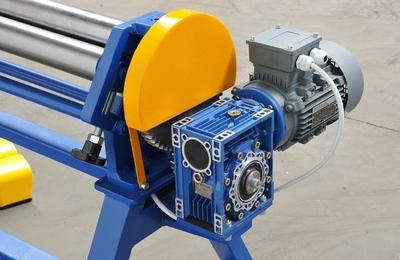

• Reduktor ślimakowy

Elementy zwijarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zwijarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
